Este simples circuito é útil para eliminar problemas de recepção de TV tanto no caso de linhas de 300 ohms como de 75 ohms. As reflexões e interferências podem ser atenuadas com uma redução ou mesmo eliminação dos efeitos que afetam a qualidade da imagem. O circuito se baseia numa alteração da impedância e também na própria atenuação dos sinais de tal forma que os sinais interferentes ou causadores de fantasmas tenham uma atenuação maior que os sinais principais que geram a imagem propriamente dita. O aparelho é montado numa pequena caixa plástica e intercalado entre o televisor e o cabo de antena conforme mostra a figura 1.

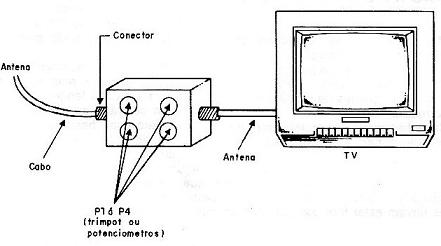

Figura 1 – Modo de instalar o eliminador de fantasmas.
Na figura 2 temos o diagrama completo do aparelho.

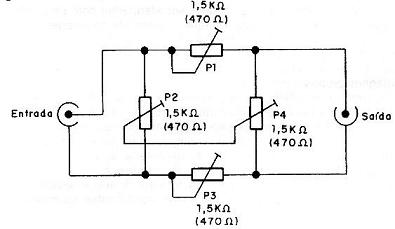

Figura 2 – Diagrama completo do aparelho.
Os valores entre parêntesis dos trimpots são para o caso de linha de 300 ohms, ou seja, cabo paralelo, usado na antena do televisor. Na figura 3 temos o aspecto real da montagem.

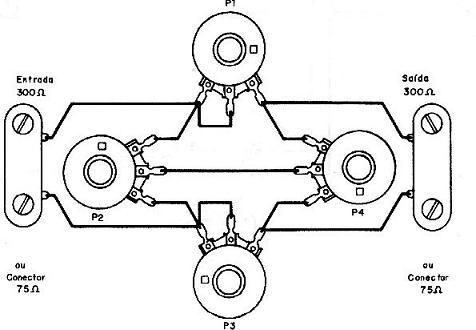

Figura 3 – Aspecto da montagem.
Para usar o aparelho intercale-o da forma indicada e ajuste os trimpots até obter a redução ou eliminação dos sinais interferentes ou causadores de fantasmas.
LISTA DE MATERIAL
P1 a P4 - potenciômetros de 1,5 k ohms (300 ohms) ou 470 ohms (75 ohms).
Conectores, caixa para montagem, etc.
