Pequenos transmissores experimentais com potências de até alguns watts podem gerar interferências em aparelhos próximos, como televisores de VHF e UHF, rádios e outros que operem em altas frequências.

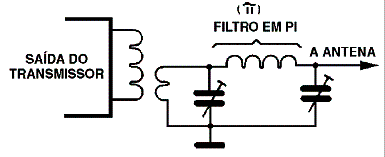

Estas interferências podem ser reduzidas com um filtro em PI, conforme mostra a figura. Este filtro deve ser montado em caixa metálica devidamente aterrada e a bobina depende da frequência de operação.
Para a faixa de FM, por exemplo, a bobina consta de 5 a 6 espiras de fio 24 ou 26 em forma de 1 cm de diâmetro, sem núcleo e os trimmers podem ser de 10 a 20 pF de capacitância máxima.
O ajuste é feito de modo a se obter a máxima potência de saída, utilizando-se uma lâmpada incandescente indicadora ou então um medidor de intensidade de campo.
Filtro para Transmissores
