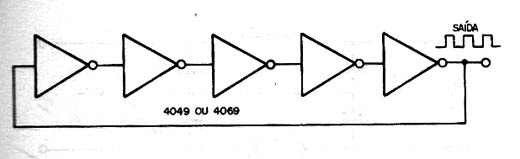

Este circuito pode gerar sinais até 20 MHz, dependendo da tensão de alimentação. O circuito se baseia no tempo que o sinal leva para atravessar os inversores, não necessitando de componentes externos. Veja que deve ser usado número impar de portas para que o circuito oscile. Este circuito está no livro Circuitos e Soluções, volume VI, disponível para download no site.
![Clock de Um Integrado Clock de Um Integrado](/images/stories/banco/cir1203_01.jpg)
Clock de Um Integrado
