O circuito dado na figura 1 é uma solução para o caso de desejarmos ter um sistema sinalizador com apenas dois fios.

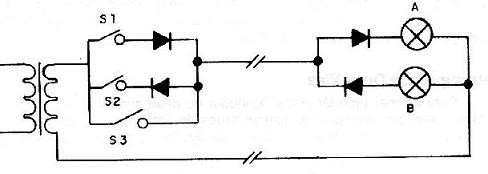

Figura 1 – Controlando duas lâmpadas por dois fios.
Na primeira posição da chave acende a lâmpada A, na segunda posição acende a lâmpada B e na terceira posição acendem as duas lâmpadas. Os diodos são 1N4004 se a rede for de 110V ou 1N4007 se a rede for de 220V e podem ser usadas lâmpadas de até 100W. Observamos que as lâmpadas acendem com metade do brilho normal, pois o circuito de alimentação é de meia onda.
