O anel de hertz consiste no recurso mais simples para se verificar o funcionamento de transmissores ou fazer seu ajuste para máxima potência de saída. Trata-se de uma bobina que, encaixada no circuito final de transmissores "capta" o sinal de modo a alimentar uma pequena lâmpada indicadora, conforme mostra a figura 1.

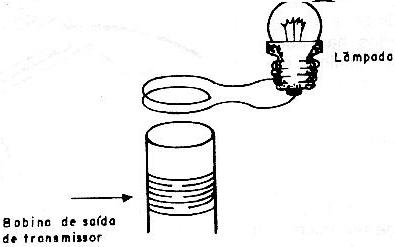

Figura 1 – Teste de transmissores com o anel de Hertz.
Para transmissores na faixa de 1 a 10 watts esta bobina é formada por 3 a 4 espiras de fio comum e a lâmpada deve ser de 6 a 12V com uma corrente entre 50 a 200 mA. O anel será encaixado na bobina final do circuito que se deseja verificar ou ajustar. O brilho da lâmpada será proporcional à intensidade do sinal encontrado naquele ponto do circuito.
