Medindo a espessura de fios esmaltados

Fios muito finos não podem ser medidos com facilidade sem a ajuda de um micrômetro ou mesmo um paquímetro. No entanto, existe um método simples de se determinar a espessura de um fio esmaltado sem a necessidade de se ter um instrumento de precisão capaz de trabalhar com diâmetros muito pequenos. Uma simples régua pode ser usada neste caso. A idéia consiste em se enrolar num lápis um número conhecido de espiras do fio lado a lado, e medir o comprimento total da bobina obtida, conforme mostra a figura 1.

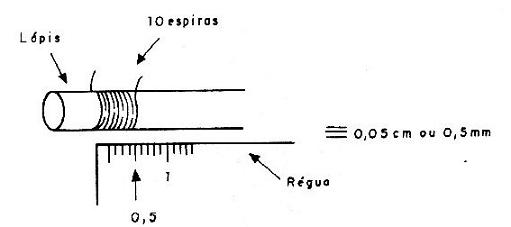

Figura 1 – Enrole uma bobina de referência num lápis.

Dividindo-se o comprimento da bobina pelo número de espiras teremos a espessura de uma espira ou seja, o diâmetro do fio. Por exemplo se 10 espiras resultam num comprimento de 5 mm a espessura do fio é 0,5 mm. Se o fio for muito fino enrole número de espiras suficiente para obter uma medida precisa, ou seja, pelo menos uns 5 mm. Para saber a correspondência em mm com o número AWG do fio use a tabela abaixo.
