Como medir a corrente drenada por um aparelho alimentado por pilhas? Uma maneira simples é mostrada na figura 1 em que usamos um pedacinho de papelão e duas lâminas finas de metal.

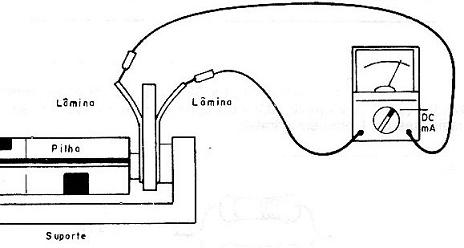

Figura 1 – Medindo o consumo de circuito alimentado por pilhas.
As lâminas são encaixadas entre o positivo de uma das pilhas e o suporte de modo a colocar o multímetro em série com as pilhas. Antes de ligar o aparelho para verificar o consumo coloque o multímetro na escala mais elevada de correntes. A conexão das garras ao adaptador deve ser feita por meio de garras jacaré com a polaridade observada.
