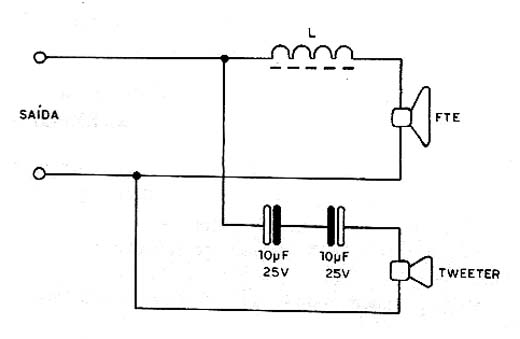

Para a ligação de um tweeter (alto-falante de agudos) num sistema que não o possua é preciso agregar um filtro separador. Este filtro é formado por uma bobina e dois capacitores conforme mostra o diagrama abaixo. A bobina é formada por 40 espiras de fio AWG 18 numa forma de 1 cm de diâmetro com um bastão de ferrite como núcleo. Este circuito é válido para potências até 100 W.
![Ligação de Tweeter Ligação de Tweeter](/images/stories/dicas/ipi213_01.jpg)
Ligação de Tweeter
