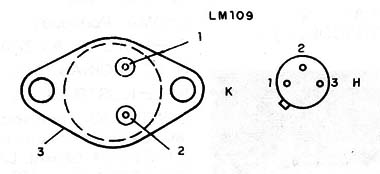

O circuito integrado LM109 mostrado na figura consiste num regulador de tensão positiva de 5 V com corrente máxima de 1,0 A para os tipos com sufixo K e 200 mA para os de sufixo H. Os de sufixo K são fornecidos em invólucro 1-03 e os de sufixo H são fornecidos em invólucro 79-03.
Características
Tensão de saída: 5 V
Tensão máxima de entrada: 35 V
Regulação de entrada: 4,0 mV (tip.)
Regulação de carga; 100 mV (tip.)
Os tipos LM209 e LM309 são equivalentes, mudando apenas a faixa de temperatura de operação. O LM109 opera de -55 a +150°C enquanto o LM309 opera de 0 a +150°C.
LM109
