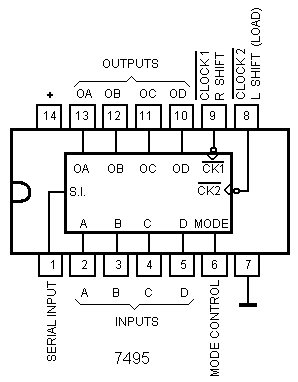

O circuito integrado 7495 consiste num registrador de deslocamento que desloca os dados da direita para a esquerda ou da direira para a esquerda, do tipo PIPO (Parallel In, parallel out), com a pinagem mostrada na figura. O circuito opera em dois modos "shift" e "load"; O modo shift é ativado com a entrada mode colocada no nível baixo. Uma transição do nível alto para o baixo na entrada serial movimenta o dado para a direita. Uma transição na entrada L shift traz de volta o dado para a posição anterior. Observe que existem dois clocks, um para deslocamento num sentido e o outro para o outro sentido. No modo load, quando a entrada Load é levada ao nível alto, os dados podem entrar pelas entradas A,B, C e D. Estes dados entram na posição do positivo para o negativo do sinal de clock. A freqüência máxima de operação deste circuito é de 36 MHz e o consumo de 39 mA, para a série normal.
