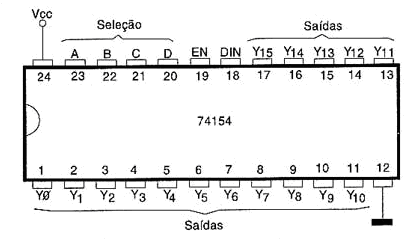

Este circuito integrado TTL é apresentado em invólucro DIL de 24 pinos com a pinagem mostrada na figura. Este tipo de circuito também é conhecido como distribuidor de dados e na operação normal a entrada EN deve ser mantida no nível baixo. Com esta entrada no nível alto, todas as saídas ficarão no nível alto, independentemente do que ocorre na entrada de dados e nas entradas de controle.
Tempo de seleção: 49 ns
Corrente por circuito integrado: 34 mA
![74154 - Demultiplexador 1 de 16 74154 - Demultiplexador 1 de 16](/images/stories/dicas/ip0786_01.png)
74154 - Demultiplexador 1 de 16
