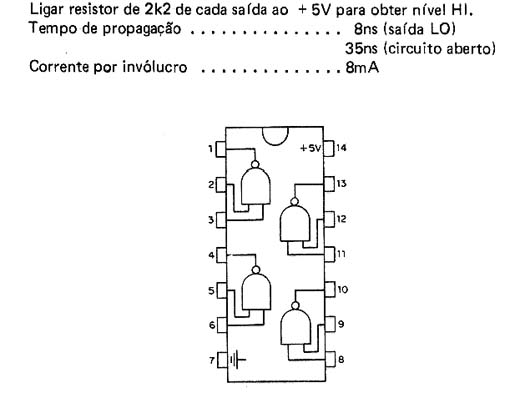

O circuito integrado TTL 7401 conta com quatro portas NAND de duas entradas com saída em coletor aberto. Isso significa que externamente devem ser ligados nas saídas resistores de 2,2 k? ao positivo da alimentação de 5 V para se obter o funcionamento normal. Isso ocorre porque os transistores de saída existentes no circuito integrado não têm internamente um resistor de polarização. A alimentação deve ser feita com 5 V e o circuito integrado é disponível nas subfamílias convencionais da série TTL.
![7401 7401](/images/stories/dicas/ip0312_01.jpg)
7401
