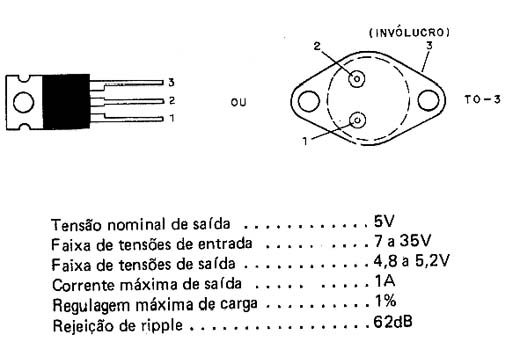

O circuito integrado 7805 consiste num regulador positivo de tensão fixa para 5 V fornecendo uma saída de 5 V sob corrente até 1 A. Este circuito integrado pode ser encontrado tanto no invólucro plástico TO-220 (mais comum), como no invólucro metálico (TO-3), conforme mostra a figura abaixo. Também existe uma versão em invólucro SOT-54 para 200 mA. A faixa de tensões de entrada vai de 7 a 35 V. A versão 7806 desta família fornece 6 V existindo ainda outros tipos para outras tensões (veja ART304) no site.
7805
