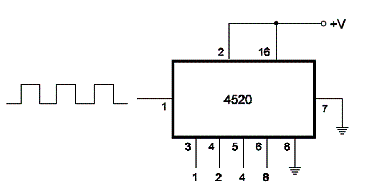

Na figura mostramos como conectar o circuito integrado CMOS 4520 para obter um contador ou divisor por 16. As 4 saídas fornecem o sinal binário que eventualmente deve ser decodificado para uso. Mais informações sobre o 4520 podem ser obtidas nesta seção. O circuito é do livro CMOS Sourcebook de Newton C. Braga.
Contador e Divisor Por 16 com o 4520
