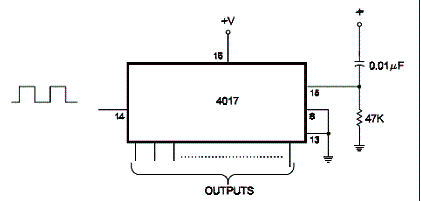

Na figura mostramos como ligar uma rede RC ao pino 15 do 4017 de modo que ele reset quando a alimentação é estabelecida de modo a garantir que a contagem parta de 1. O circuito é do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos. Nesta seção o internauta pode encontrar mais informações sobre o 4017 como a pinagem, diagrama de tempos e características elétricas.
![Reset ao Ligar Para o 4017
Reset ao Ligar Para o 4017](/images/stories/dicas/ip0724a_01.gif)
Reset ao Ligar Para o 4017
