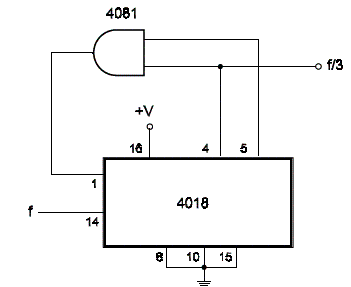

Na figuras mostramos o modo de se conectar um circuito integrado CMOS 4018 e uma porta AND do 4081 de modo a se implementar um divisor contador até 3. O sinal de entrada deve ser retangular e a frequência máxima é da ordem de 10 MHz. A alimentação deve ficar entre 5 e 15 V e a pinagem dos circuitos integrados pode ser encontrada nesta seção. O circuito é do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos.
Divisor Contador Até 3 com o 4018 CMOS
