4027 - Flip-Flop J-K Duplo CMOS

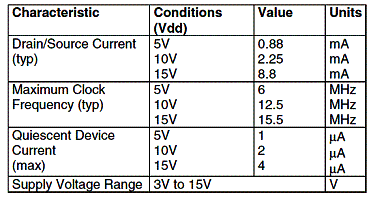

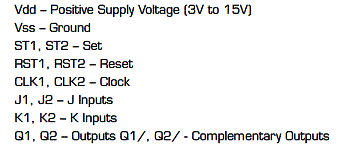

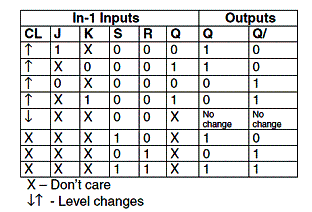

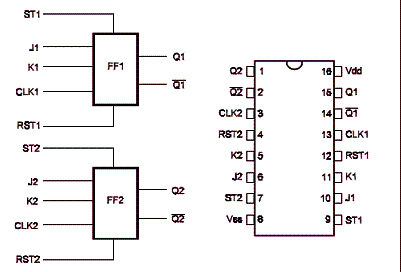

O circuito integrado 4027 consiste em dois flip-flops do tipoJ-K num único invólucro DIL de 16 pinos. Abaixo o diagrama de blocos, a pinagem, função dos pinos, tabela verdade e características elétricas.
