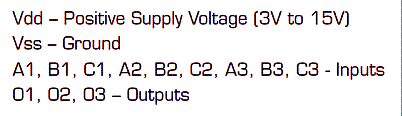

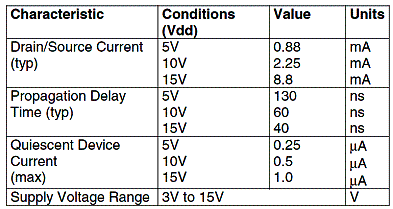

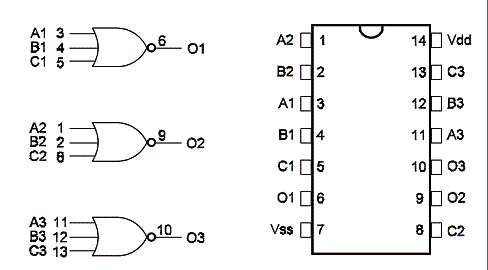

Este circuito integrado CMOS é formado por 3 portas NOR independentes cada uma com três entradas. Símbolo lógico, pinagem, nome dos pinos, tabela verdade e características elétricas são dadas a seguir.
![4025
4025](/images/stories/dicas/ip0717_01.gif)
4025
![](/images/stories/dicas/ip0717_02.gif)
![](/images/stories/dicas/ip0717_03.gif)
![](/images/stories/dicas/ip0717_04.gif)
Este circuito integrado CMOS é formado por 3 portas NOR independentes cada uma com três entradas. Símbolo lógico, pinagem, nome dos pinos, tabela verdade e características elétricas são dadas a seguir.
