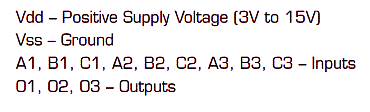

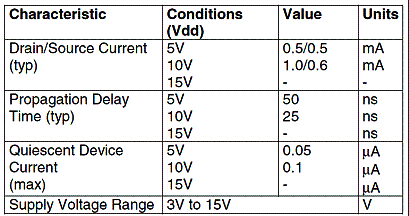

Este circuito integrado CMOS contém 3 portas NAND (Não-E) de 3 entradas que podem ser usadas de modo independente. Abaixo temos o diagrama de blocos, a pinagem, função dos pinos, tabela verdade e características elétricas. As informações são do livro CMOS Sourcebook de Newton C. Braga.

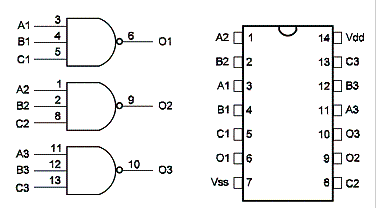

![Porta NAND de 3 Entradas
Porta NAND de 3 Entradas](/images/stories/dicas/ip0709_01.gif)
Porta NAND de 3 Entradas
![](/images/stories/dicas/ip0709_02.gif)
![](/images/stories/dicas/ip0709_03.gif)
![](/images/stories/dicas/ip0709_04.gif)
