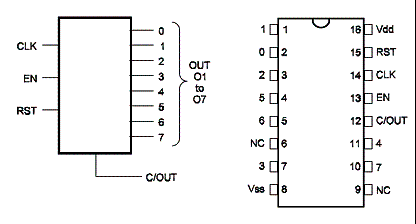

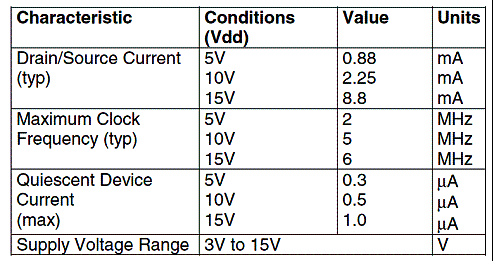

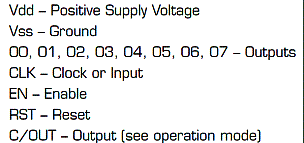

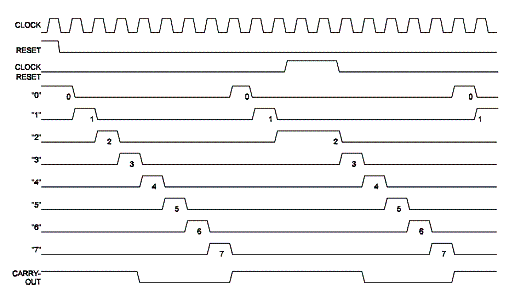

Este circuito divide a frequência de um sinal retangular de entrada por 8 ou faz a contagem até 8. Abaixo temos o diagrama de blocos, a pinagem função dos pinos, diagrama de tempos e características elétricas. A informação é do livro CMOS Sourcebook de Newton C. Braga publicado nos Estados Unidos.
![4022
4022](/images/stories/dicas/ip0708_01.gif)
4022
![](/images/stories/dicas/ip0708_02.gif)
![](/images/stories/dicas/ip0708_03.gif)
![](/images/stories/dicas/ip0708_04.gif)
