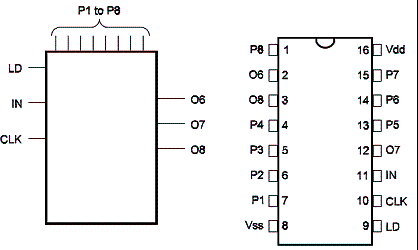

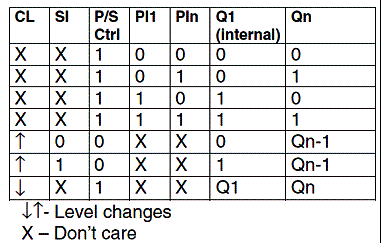

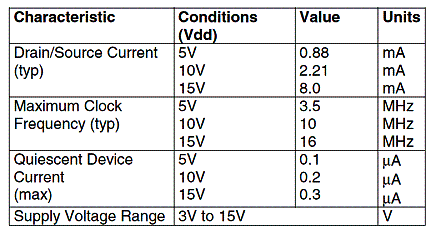

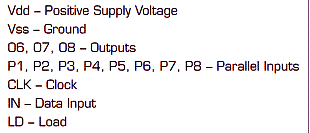

Este circuito integrado CMOS consiste num registrador de deslocamento de 8 estágios com operação tanto serial in/serial out como parallel in/serial out. A seguir o diagrama de blocos, pinagem, função dos pinos, tabela verdade e características elétricas. A informação é do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos.
![4021
4021](/images/stories/dicas/ip0707_01.gif)
4021
![](/images/stories/dicas/ip0707_02.gif)
![](/images/stories/dicas/ip0707_03.gif)
![](/images/stories/dicas/ip0707_04.gif)
