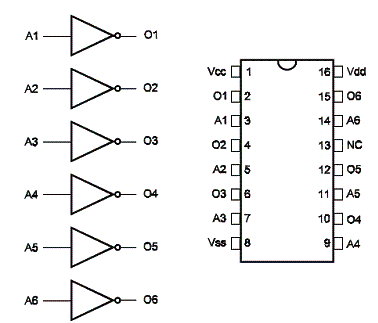

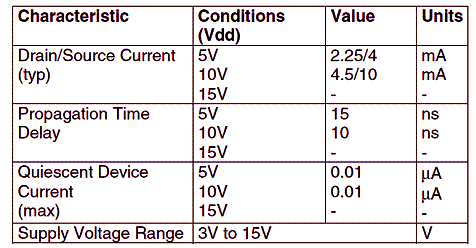

Este circuito integrado CMOS consiste em seis inversores independentes num invólucro DIL de 16 pinos. Abaixo, o diagrama de blocos, pinagem, função dos pinos e características deste componente. As informações são do livro CMOS Sourcebook de Newton C. Braga, publicado nos Estados Unidos.
![4009
4009](/images/stories/dicas/ip0701_01.gif)
4009
![](/images/stories/dicas/ip0701_02.gif)
![](/images/stories/dicas/ip0701_03.gif)
