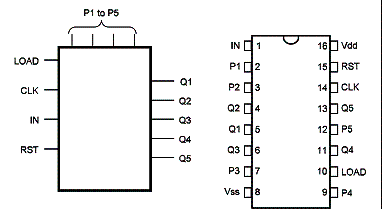

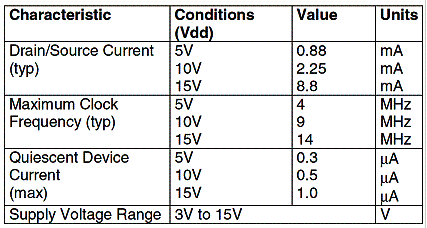

Este circuito CMOS divide a frequência de um sinal de entrada, conforme a programação de suas entradas dada na tabela mais adiante. O sinal de entrada deve ser retangular livre de repiques e a frequência máxima de operação depende da tensão de alimentação, conforme as características dadas na tabela abaixo.
![](/images/stories/dicas/ip0820_01.gif)
![](/images/stories/dicas/ip0820_02.gif)
![](/images/stories/dicas/ip0820_03.gif)
![](/images/stories/dicas/ip0820_04.gif)
