O circuito integrado 7806 consiste num regulador positivo de tensão para uma corrente máxima de 1 A. Suas principais características são dadas a seguir assim como seu invólucro e um circuito típico de aplicação.
Corrente máxima de saída: 1 A
Tensão máxima de entrada: 35V
Invólucro: TO220
![](/images/stories/dicas/ip0811_01.gif)

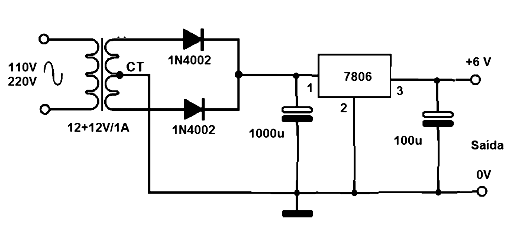

Circuito de aplicação:
![](/images/stories/dicas/ip0811_02.png)
