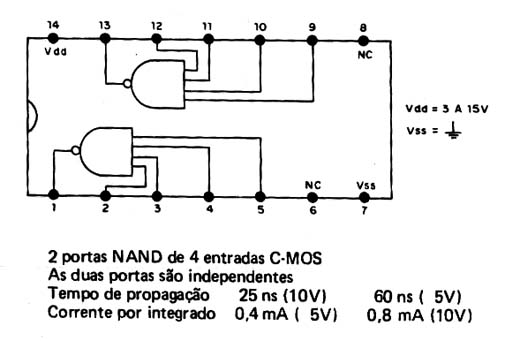

O circuito integrado CMOS 4012 é formado por duas portas NAND de 4 entradas. As portas podem operar de forma independente, tendo uma alimentação comum. Na figura abaixo temos a pinagem deste circuito integrado e mais informações podem ser obtidas no datasheet. O circuito integrado 4012 é encontrado em invólucro DIL de 14 pinos.
![4012 4012](/images/stories/dicas/ip0354_01.jpg)
4012
