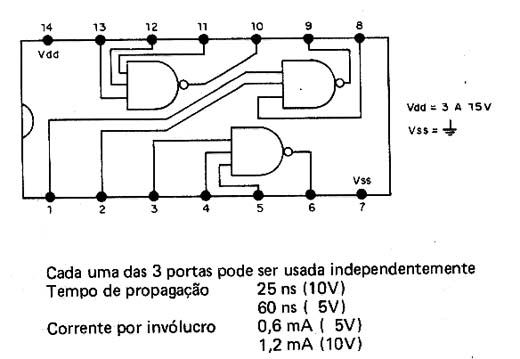

O circuito integrado CMOS 4023 consiste em 3 portas NAND (Não-E) de 3 entradas num invólucro único. Cada porta pode ser usada de forma independente com alimentação comum. O circuito é encontrado em invólucro DIL de 14 pinos. Na figura abaixo temos a sua pinagem e na tabela as principais características. Mais informações podem ser obtidas no datasheet e no Curso de Eletrônica Digital.
![4023 4023](/images/stories/dicas/ip0350_01.jpg)
4023
