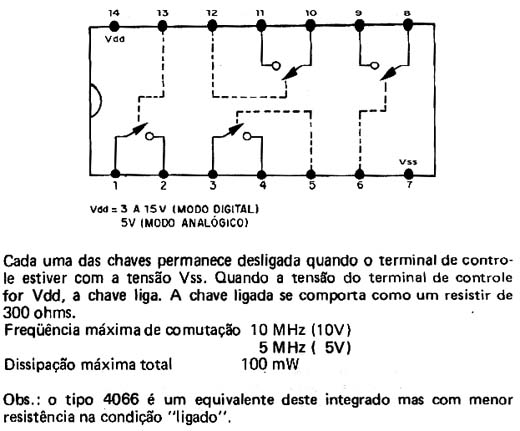

Este circuito integrado CMOS contém 4 chaves que podem tanto operar com sinais analógicos como digitais. Para operação com analógico Vdd é feito positivo e Vss é ligado ao terra. Para sinais analógicos (áudio) Vdd é positivo e Vss negativo, com alimentação por fonte simétrica. Veja informações completas no datasheet.
![4016 4016](/images/stories/dicas/ip0348_01.jpg)
4016
