Voltamos com mais uma boa seleção de testes para nossos todos os leitores concurseiros que estão em busca de um bom emprego, candidatando-se a uma vaga em um concurso, boas notas no ENEM ou num trabalho para seu curso técnico ou do segundo grau. Os testes escolhidos têm os mais diversos níveis servindo para avaliar seus conhecimentos na área e o que devem estudar e também, para os professores, para preparar seus alunos.





Questão 1



Qual é a reatância apresentada por um indutor de 100 mH quando ligado a um a fonte de tensão de 10 V x 200 Hz?

Dados:

L = 100 mH ou 0,1 H

V = 10 V

F = 200 Hz







Questão 2



Qual é a frequência da terceira harmônica de um sinal senoidal cujo período é 0,25 ms?





Questão 3

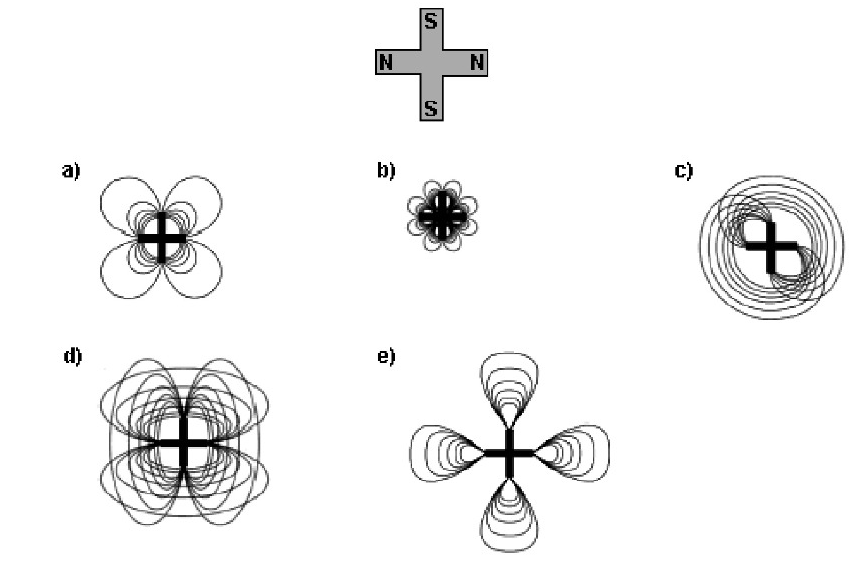

(FUVEST – SP) – Um objeto de ferro, de pequena espessura e em forma de cruz, está magnetizado e apresenta dois pólos Norte (N) e dois pólos Sul (S). Quando esse objeto é colocado horizontalmente sobre uma mesa plana, as linhas que melhor representam no plano da mesa o campo magnético por ele criado, são indicadas em:




| Clique na imagem para ampliar |







Questão 4



(UCSal -BA) – Estudando eletricidade aprendi que em um fio metálico o sentido convencional da corrente elétrica é o:

a) Mesmo do movimento dos íons

b) Oposto do movimento dos elétrons

c) Oposto do movimento dos prótons

d) Mesmo do movimento dos elétrons

e) Mesmo do movimento dos prótons







Questão 5

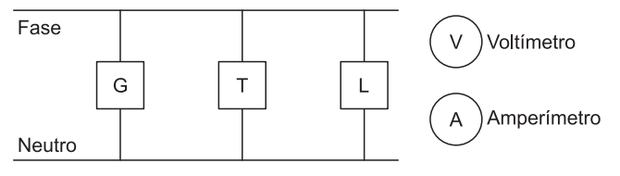

(ENEM-2013) – Um eletricista analisa o diagrama de uma instalação elétrica residencial para planejar medições de tensão e corrente em uma cozinha. Nesse ambiente existem uma geladeira (G), uma tomada (T) e uma lâmpada (L), conforme a figura. O eletricista deseja medir a tensão elétrica aplicada à geladeira, acorrente total e a corrente na lâmpada. Para isso ele dispõe de um voltímetro (V) e dois amperímetros (A).








Para realizar essas medida, o esquema da ligação desses instrumentos está representado em:



 (a)
(a)







(b)
(b)







 (c)
(c)







 (d)
(d)





(e)
(e)
















Resoluções e respostas:







Questão 1



Dados:

L = 100 mH ou 0,1 H

V = 10 V

F = 200 Hz



A reatância independe da tensão. Seu valor é calculado pela fórmula:



XL = 2 x π x f x L



Assim, no caso temos:



XL = 2 x 3,14 x 200 x 0,1

XL = 125,6 ohms







Questão 2



A fórmula usada para a frequência em função do período é:

F = 1/T

Para a terceira harmônica temos:

3F = 3/T

3F = 3/(0,25 x 10-3)

3F = 3/25 x 103

3F = 0,12 x 103

3F = 120 Hz





Questão 3



Resposta correta: alternativa (a)





Questão 4



Resposta correta: alternativa (b)





Questão 5



Respostas: considerando que os amperímetros são ligados em série com os circuitos dos quais desejamos saber a corrente e os voltímetros em paralelo com os circuitos dos quais desejamos saber a tensão, a resposta correta é a (e).

Resposta: alternativa (e)
