Um simples componente com um resistor limitador e duas pontas de prova pode realizar milagres na descoberta de problemas de uma instalação elétrica. Todo eletricista deve conhecer a lâmpada neon e, mais que isso, possui uma e saber como utilizá-la. Para os que não tem uma lâmpada de teste pronta e deseja montar um e aprender a usá-la, este artigo é indispensável.
A lâmpada neon de prova pode ser comparada pronta ou montada com facilidade a um custo muito baixo.
No entanto, qualquer que seja a origem de sua lâmpada de prova, um fato é importante: saber usá-la numa instalação elétrica é algo que todo eletricista precisa.
Se você quer montar sua lâmpada de prova em lugar de comprar uma pronta, que é vendida até em supermercados como mostra a foto, vamos começar do princípio.

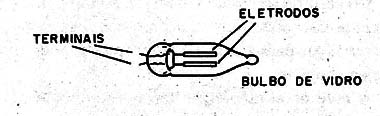

Uma lâmpada neon consiste num pequeno bulbo de vidro cheio do gás inerte neon e mais dois eletrodos de metal, conforme mostra a figura 1.
Quando uma tensão de 70 a 80 V é aplicada a esta lâmpada, o gás ioniza-se, torna-se condutor e a lâmpada emite uma fraca luz alaranjada.
A lâmpada neon é um dispositivo de baixa corrente, exigindo microampères para acender, o que significa uma grande sensibilidade na detecção de tensões acima de 80 V.

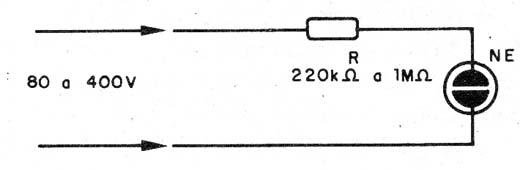

Para evitar que ela queime, se ligada diretamente à rede de energia ou em fontes de tensões mais altas, devemos ligar em série um resistor de valor muito alto, conforme mostra a figura 2.
O resultado desta configuração é um sensível dispositivo capaz de detectar a presença de tensões acima de 80 V, quer sejam elas alternadas ou continuas.
Até mesmo a tensão de fuga que escapa de aparelhos que tenham problemas de isolamento pode ser detectada pela lâmpada neon, graças à sua sensibilidade.
Se quisermos montar nossa lâmpada de prova não precisamos mais do que uma lâmpada neon, um resistor e dois fios com pontas de prova, conforme mostra a figura 3.
Basta instalá-la no interior de um tubinho de papelão ou plástico com uma abertura que permita ver quando ela acende.
Usos
A primeira utilidade do dispositivo é verificar a presença de tensa numa tomada, chave ou ainda num soquete de uma lâmpada.

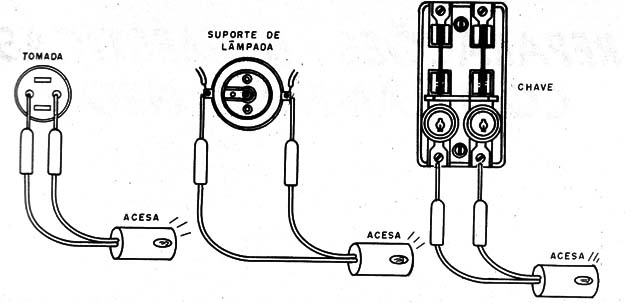

Basta encostar as pontas de prova nos locais e se a lâmpada neon acender, temos a constatação de que existe uma tensão de 110 V ou 220 V, conforme mostra a figura 4.
Se a lâmpada não acender, evidentemente não teremos tensão no local testado.
Acione o interruptor, se estiver testando lâmpadas em seu suporte.
Um teste simples de continuidade de um circuito com uma lâmpada (ou ainda de seu estado), sem precisarmos subir numa escala para retirá-la do soquete, é mostrado na figura 5.
Se a lâmpada acender em uma das posições do interruptor, então ele está em bom estado.
Se não acender em nenhuma posição, a lâmpada está queimada.
Se ao abrirmos a chave, a lâmpada neon acender, é sinal de que existe continuidade no circuito da lâmpada e que, portanto, ela está em bom estado.
O problema poderá estar na chave quando ela for fechada e a lâmpada continuar acesa, indicando que o circuito não foi fechado.

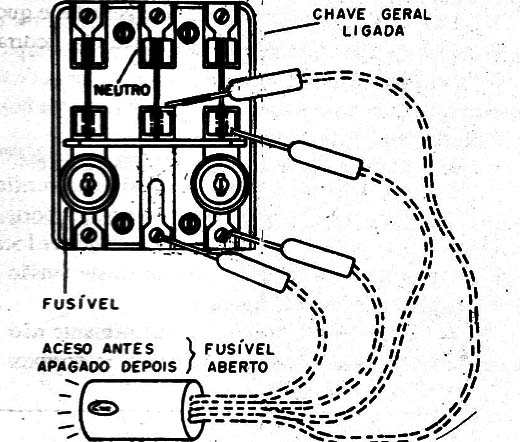

Na figura 6 mostramos um modo de verificar se fusíveis estão bons sem a necessidade de retirá-los de seus suportes numa chave geral de energia.
Se a lâmpada acender, o fusível correspondente estará aberto.

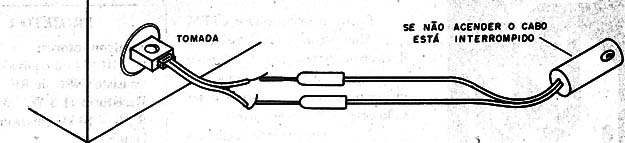

Na figura 7 temos um modo de se verificar se um cabo de alimentação de um eletrodoméstico está com interrupções internas (muito comum em ferros de passar).
A lâmpada neon deve acender se o fio estiver em boas condições.
Um teste importante para a segurança de um eletrodoméstico é o do isolamento da carcaça.
Se houver uma conexão acidental interna ou fuga forte de algum fio de alimentação e a carga, ocorre o perigo de que quem tocar no aparelho levar um forte choque.

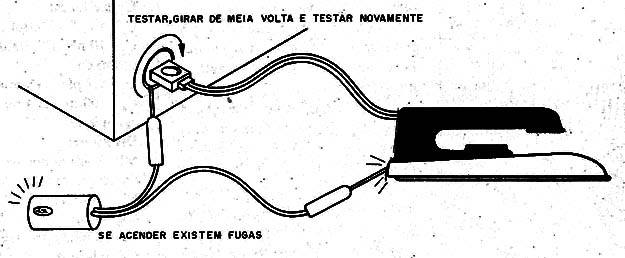

Ligando o aparelho e encostando a lâmpada neon da forma indicada na figura 8 poderemos testar o isolamento da carcaça ou chassi.
Nas duas posições da tomada de alimentação,a lâmpada neon não deve acender.
No caso de ferros de passar, se a lâmpada acender fracamente isso indicará a presença de umidade interna com fugas para a carcaça, que também podem causar pequenos choques.

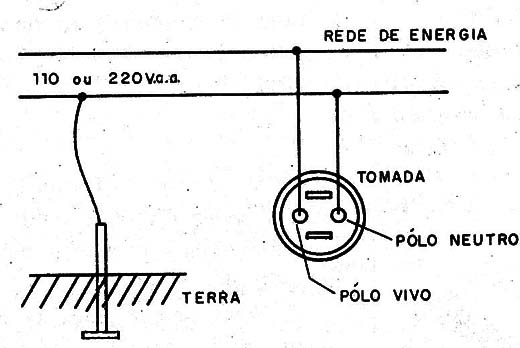

A rede de alimentação tem dos condutores ligados à terra, conforme mostra a figura 9.
É o pólo vivo ou fase que, se tocado causa choques.
O pólo neutro ou terra, se tocado não causa choques e pode em alguns casos ser usado para aterramentos de aparelhos.

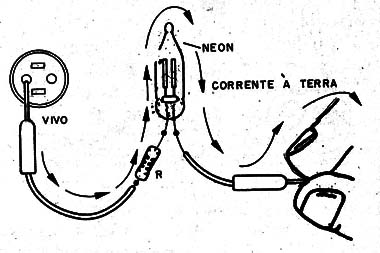

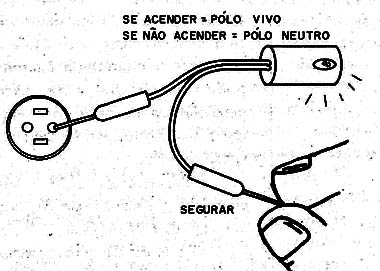

A identificação do pólo neutro é feita da forma indicada na figura 10.
Segurando entre os dedos um dos pólos tocamos nos outros com a outra ponta de prova.
Tocando no pólo vivo a lâmpada acende, e tocando no pólo neutro a lâmpada neon permanece apagada.
Veja que não há perigo em segurarmos o pólo da lâmpada entre os dedos, pois normalmente o resistor limitador em seu interior é elevado o bastante para limitar a corrente a um valor tão baixo que não causa choques.
Na prática se usar uma lâmpada comparada pronta é bom ter certeza de que o resistor interno tem mais de 150k, para não levar nenhum choque ao usar o aparelho desta maneira, conforme mostra a figura11.
Veja, entretanto, que para tenhamos segurança a montagem deve ser perfeita.
Provadores seguros são vendidos a preços muito baixos em casas de materiais elétricos , eletrônicos e até supermercados, alguns contendo também indicadores LEDs para medidas adicionais em baixas tensões.
O provador também pode ser usado em fontes de alimentação de aparelhos eletroeletrônicos como televisores analógicos e monitores de vídeo antigos.

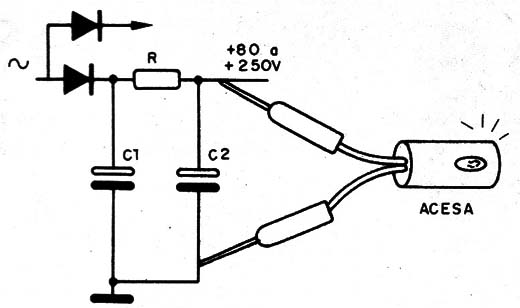

Na figura 12 mostramos como o provador pode ser usado para verificar se uma fonte de televisor está boa e se o capacitor C1 está retendo a sua carga.

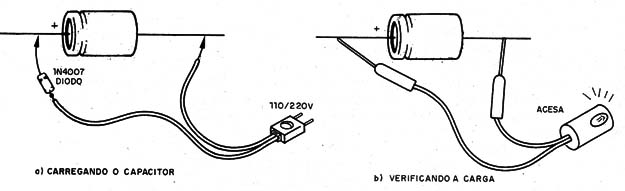

Com a ajuda de um diodo 1N4004 ou 1B4007 podemos carregar capacitores com tensões acima de 200 V se a rede for de 110 V e 400 V se a rede for de 220 v, para testar seu estado, conforme mostra a figura 13.
Carregamos o capacitor (observando a polaridade, se for eletrolítico) e ligamos a lâmpada neon.
Ela deve acender e ficar tanto tempo mais acesa quanto maior for a capacitância do componente em teste.
Para um capacitor de 8 µF, por exemplo, ela deve ficar entre 10 e 20 segundos acesa, se ele estiver em bom estado.
Voltímetro 110/220 V
Em muitas localidades temos tensões de 110 V e 220 V disponíveis numa mesma instalação.
Nelas é importante saber se uma tomada em que vamos ligar algum tipo de aparelho, a tensão disponível é uma ou outra.

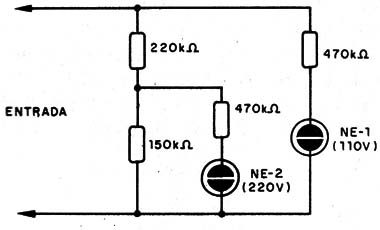

A lâmpada neon pode ser de grande utilidade no circuito de voltímetro simples mostrado na figura 14.
Se uma das lâmpadas acender isso indica que a tensão disponível no local em prova é de 110 V.
Se as duas lâmpadas acenderem, a tensão disponível é de 220 V.
O instrumento é muito compacto podendo ser levado no bolso.
Instrumentos deste tipo também podem ser encontrados em casas de material elétrico e eletrônico.
Monitor Remoto
Se o leitor tem em sua casa algum dispositivo elétrico de acionamento remoto como, por exemplo, uma bomba d´água ou ainda uma luz de jardim, a colocação de um monitor junto ao interruptor de acionamento pode ser de grande utilidade.
Com a marcação de ligado-desligado no interruptor, o leitor não precisa se deslocar até o aparelho para saber como ele está.

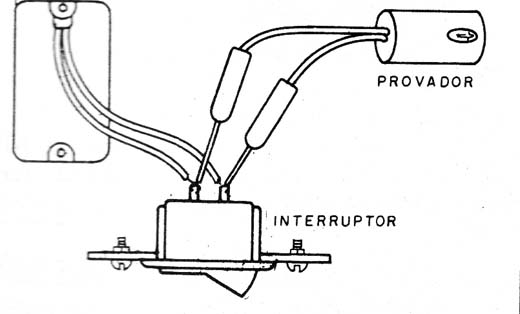

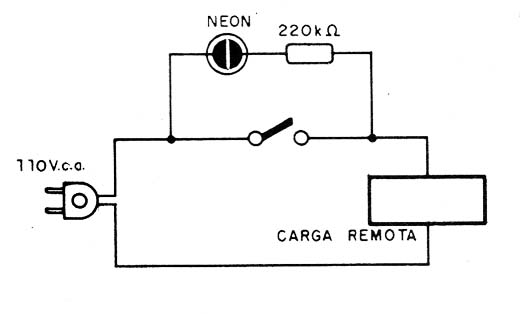

Basta olhar para o interruptor observando a indicação da lâmpada neon, conforme mostra a figura 15.
Conclusão
Uma das grandes vantagens da lâmpada neon é seu baixíssimo consumo, quase nulo.
São frações de milésimos de watt que não afetam o consumo de energia, mesmo que ela seja usada em grandes quantidades.
Além disso, temos sua grande utilidade e baixo custo.
No nosso site temos dezenas de artigos que fazem uso de lâmpadas neon como componente principal.
