Se você precisa de uma alta tensão, da ordem de 300 a 500 V a partir da rede de energia de 110 V e não quer contar com multiplicadores usando diodos, pois o sinal deve ser senoidal de 60 Hz, uma idéia simples consiste em se usar dois transformadores comuns com primários de 110 V e 220 V.
É claro que corrente obtida nestes casos dependerá da potência dos transformadores. Essa potência determinará a corrente de primário que é a usada neste caso.

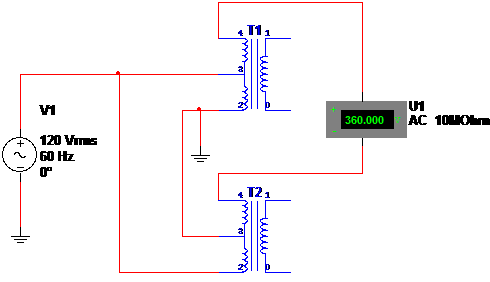

O que fazemos é ligar os primários de 110 V em oposição de fase e retirar a tensão dos terminais de 220 V de cada transformador.
Com essas tensões estão em oposição de fase, elas se somam. Na verdade, o valor obtido na simulação é menor dadas as características dos transformadores escolhidos no banco de dados do NIMultisim.
