Neste circuito mostramos como usar um relé com contatos reversíveis para comutar duas cargas que passam da lição em série para a ligação em paralelo. A tensão de comando do relé pode ser diferente das cargas. A fonte B1 pode ser substituída por um amplificador e as cargas por alto-falantes. A corrente máxima comutada depende da capacidade dos contatos do relé usado.

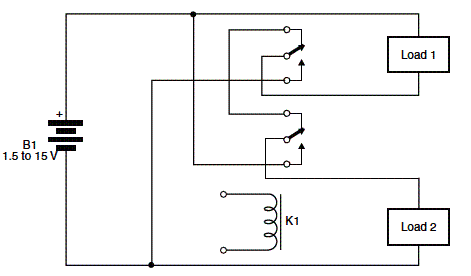

![Comutação de Cargas Série Paralelo
Comutação de Cargas Série Paralelo](/images/stories/dicas/ip0748_01.gif)
Comutação de Cargas Série Paralelo
