Pequenos LEDs comuns de baixa corrente podem ser excitados diretamente pelas saías de circuitos lógicos digitais. A saída pode ser feita tanto com a saída no nível alto como no nível baixo. Para a conexão dos LEDs é preciso agregar um resistor em série, conforme mostra a figura. Para o CMOS o valor do resistor depende da tensão de alimentação.

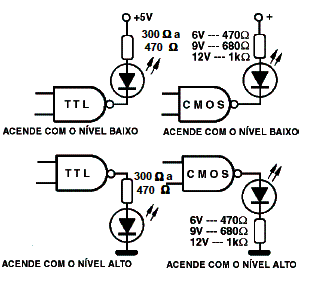

![Excitação de LEDs TTL e CMOS
Excitação de LEDs TTL e CMOS](/images/stories/dicas/ip0745a_01.gif)
Excitação de LEDs TTL e CMOS
