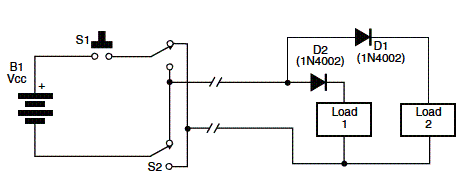

Na figura mostramos o modo de se controlar duas cargas de corrente contínua de forma independente usando dois fios de conexão. Os diodos são de acordo com a carga e os tipos indicados servem para até 1 A. A tensão de B1 depende das cargas alimentadas.
![Controlando Duas Cargas por Dois Fios
Controlando Duas Cargas por Dois Fios](/images/stories/dicas/ip0738_01.gif)
Controlando Duas Cargas por Dois Fios
