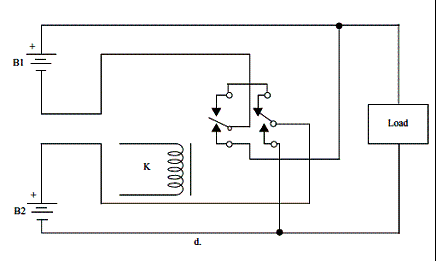

Na figura mostramos como comutar uma carga ligando as baterias em série ou paralelo para sua alimentação. O relé pode ter qualquer tensão, independentemente da carga. O circuito é do livro Mechatronics Sourcebook de Newton C. Braga, publicado nos Estados Unidos.
![Comutação Série Paralelo com Relé
Comutação Série Paralelo com Relé](/images/stories/dicas/ip0735_01.gif)
Comutação Série Paralelo com Relé
