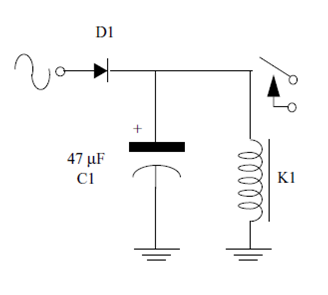

Mostramos na figura como acionar um relé de corrente continua a partir de sinal de corrente alternada sem que ele vibre. O valor do capacitor deve ser obtido experimentalmente devendo ficar entre 47 µF e 470 µF tipicamente, e o diodo pode ser o 1N4002 ou equivalente. O circuito funciona com tensões de 5 a 25 V tipicamente.
Relé de Corrente Continua em Circuito de Corrente Alternada
