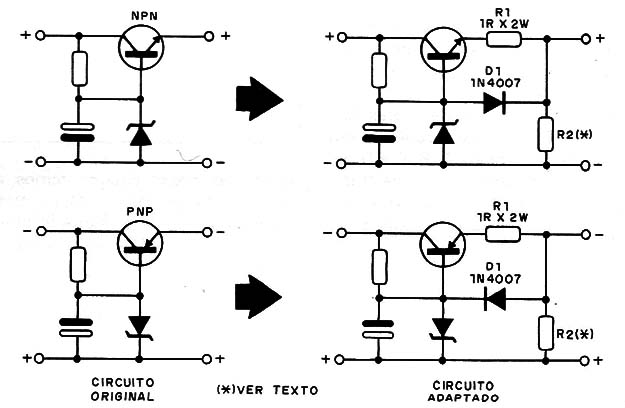

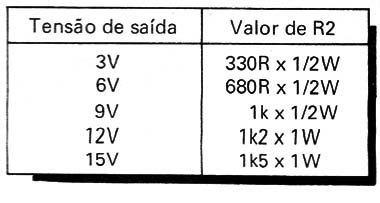

Na figura temos duas formas de se proteger uma fonte de alimentação com regulagem por transistor contra curto-circuitos na saída. O resistor depende da corrente de ação da proteção. Encontramos este circuito numa documentação de 1988.
![](/images/stories/dicas/ip1307_0001.jpg)
![](/images/stories/dicas/ip1307_0002.jpg)
Na figura temos duas formas de se proteger uma fonte de alimentação com regulagem por transistor contra curto-circuitos na saída. O resistor depende da corrente de ação da proteção. Encontramos este circuito numa documentação de 1988.
