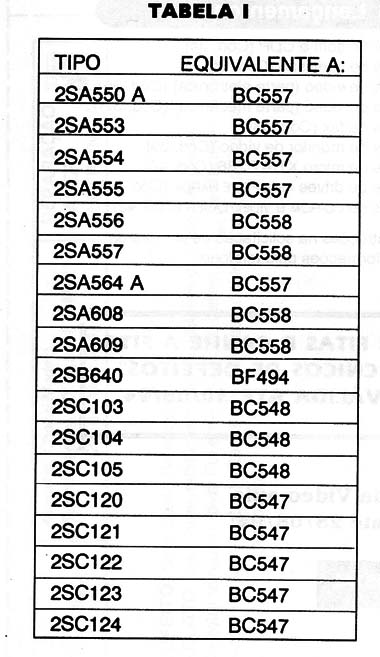

Damos a seguir alguns tipos de transistores que são equivalentes, com certa aproximação, usados na maioria dos nossos projetos e que eventualmente nossos leitores podem aproveitar de aparelhos fora de uso.








Estas equivalências não são totais, ou seja, podem ocorrer alguns casos em que o transistor opere no limite e que o funcionamento não seja possível.

No entanto, isso pode ser experimentado.

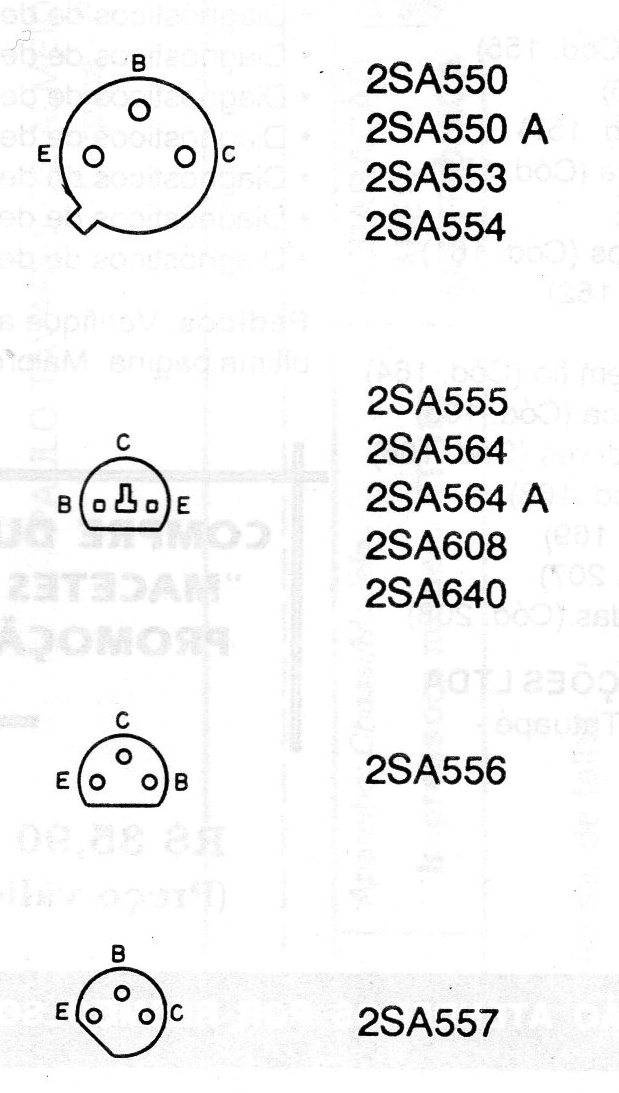

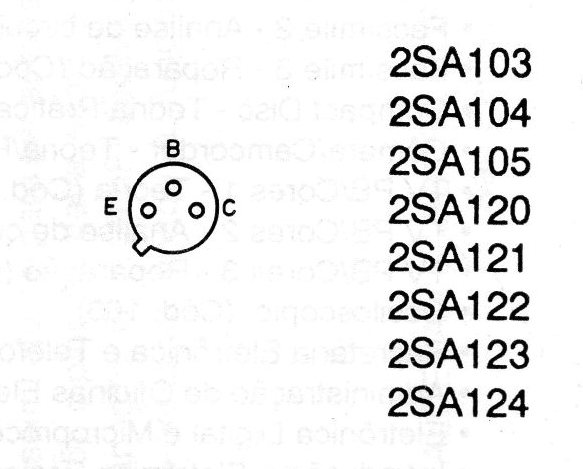

Abaixo temos as pinagens de todos estes transistores.















Lembramos que a série BC557, BC558 e BC559 apresenta certas características em comum, permitindo sua troca.

Do mesmo modo, são equivalentes, dentro de algumas aplicações, os transistores da série BC547, BC548 e BC549.
