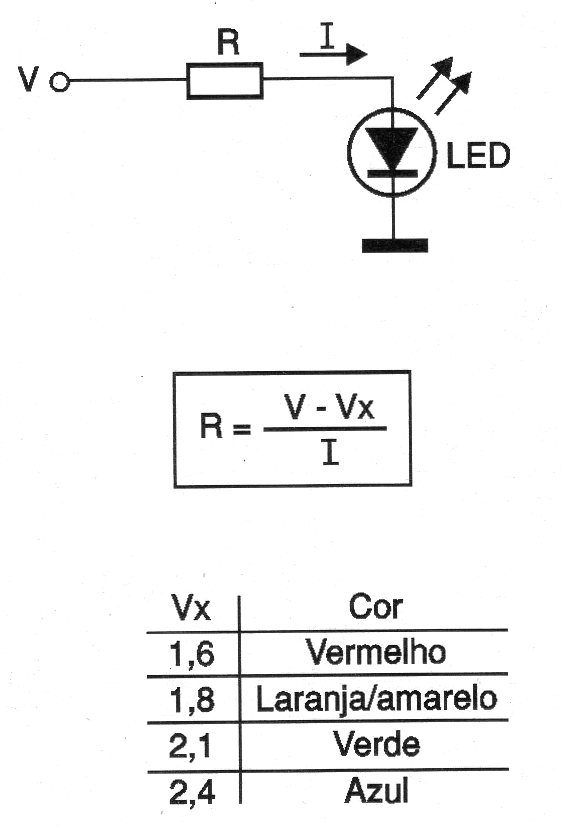

Para operar, os LEDs precisam de um resistor limitador de corrente ligado em série, conforme mostra a figura. Esse resistor é calculado em função da tensão de entrada (V), da corrente que se deseja no LED (que depende de seu tipo), e também da cor do LED, conforme tabela mostrada junto à figura. A corrente típica para LEDs comuns está em torno de 20 mA.
Alimentando LEDs
