O Efeito Memória

O efeito-memória que pode aparecer em baterias recarregáveis (Nicad) de telefones sem fio, telefones celulares, e muitos outros aparelhos, sejam de tipos antigos quer sejam novas mas de marcas pouco recomendáveis é bastante desagradável.

Este efeito consiste no fato de que a bateria "memoriza" a carga adquirida no último processo de carga e não consegue ultrapassá-lo. Se a bateria, uma vez que seja, foi carregada com apenas uma pequena parcela de sua carga total, nas cargas seguintes ela não consegue mais adquirir a carga completa por mais tempo que a deixemos no carregador, conforme mostram as curvas da figura 12.

A terceira carga "memoriza" o nível da segunda carga e só vai até ele.

As baterias modernas, principalmente as usadas nos telefones celulares não possuem mais este efeito e podem ser carregadas com facilidade até o máximo em qualquer condição.

Existem também aquelas que podem ser recuperadas se, ao manifestarem o efeito memória, forem descarregadas completamente e depois submetidas a uma carga completa.

A descarga completa pode ser feita com sua ligação a um dispositivo de certo consumo como, por exemplo, uma lâmpada incandescente comum, conforme mostra a figura 13.

Fazendo a descarga completa de uma bateria.

No entanto, para os casos em que este procedimento não resolve existe uma possibilidade interessante que é a base de nosso artigo.

COMO FUNCIONA

Quando a bateria não consegue mais ultrapassar certo valor de carga o que se pode fazer é forçar por um pequeno intervalo de tempo a passagem de uma corrente intensa através dela, o suficiente para "quebrar" o efeito-memória e a carga prosseguir.

É claro que isso não pode ser feito de modo descontrolado, pois uma corrente muito intensa pode danificar a bateria que então ficará irremediavelmente perdida.

Uma possibilidade é a explorada neste artigo e adotada por muitos técnicos: uma descarga de um eletrolítico de alto valor.

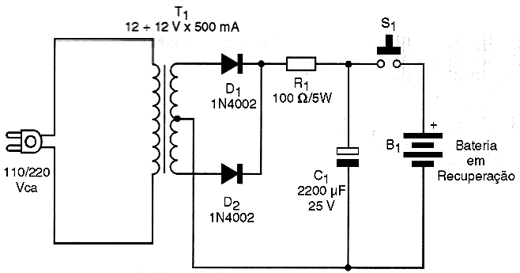

Temos então o circuito simples da figura 14 que consiste num "recuperador de baterias com efeito-memória" e que usa pouquíssimos componentes.

Um "recuperador" de baterias de Nicad com problema de "efeito memória".

Quando ligamos o circuito em poucos segundos o capacitor de 2 200 µF se carrega com uma tensão da ordem de 16 volts (pico da tensão de 12 volts do transformador).

Pressionando S1 por um instante este capacitor se descarrega pela bateria "quebrando" a barreira imposta pelo efeito memória.

Para usar basta pressionar o interruptor algumas vezes em intervalos de 3 a 4 segundos (de modo a dar tempo para a carga do capacitor) e depois levar a bateria ao carregador normal.

Não deixe o interruptor pressionado por muito tempo nem utilize o procedimento muitas vezes.

Este procedimento também pode funcionar na recuperação de baterias que já não mais aceitam carga alguma.

É importante também manter o resistor de qualquer maneira no circuito, pois ele limita a corrente na bateria mesmo quando o interruptor é fechado.
