Se bem que este circuito integrado já esteja superado por componentes mais modernos em algumas aplicações, o fato de ter uma grande versatilidade, ser de obtenção fácil faz com que ele seja o preferido para muitos projetistas. Como muitos leitores nos escreveram pedindo mais informações sobre este componente preparamos este artigo em que suas características e aplicações básicas são relembradas.
O circuito integrado LM723 consiste num regulador de tensão integrado que pode ser ajustado para fornecer tensões de 2 a 37 volts em fontes fixas ou variáveis. Sozinho ele pode fornecer correntes de até 150 mA mas com etapas de potência não há limite para a corrente de saída.
O LM723 é semelhante ao LM723C exceto pela faixa de temperaturas de operação.

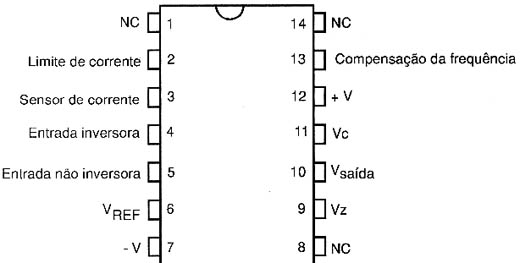

O circuito integrado LM723 tanto pode ser encontrado em invólucro DIL de 14 pinos com a pinagem mostrada na figura 1 como em versão mais rara em invólucro metálico redondo de 10 pinos.

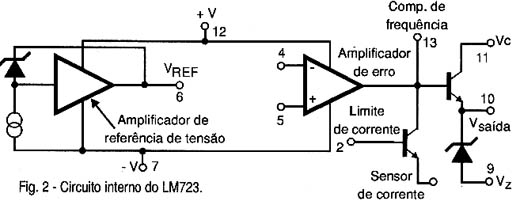

O circuito equivalente interno em blocos deste circuito integrado é mostrado na figura 2.
Dentre as principais características que merecem destaque neste circuito integrado temos:
* 150 mA de corrente de saída sem transistores externos
* Correntes até 10 A são possíveis com o uso de transistores externos
* Tensão de entrada máxima de 40 V
* Tensão de saída ajustável de 2 a 37 V
* Pode ser usado tanto em fontes lineares como chaveadas
PRINCIPAIS CARACTERÍSTICAS
Tensão máxima de entrada: 40 V
Faixa de tensões de saída: 2 a 37 V
Corrente no diodo zener: 25 mA (max)
Regulação de linha: 0,3% (tip)
Regulação de carga: 0,15% (tip)
Rejeição de ripple: 74 dB (tip)
Corrente de curto circuito limitada em: 65 mA (tip)
Tensão de referência: 7,15 V (tip)
Faixa de tensões de entrada: 9,5 a 40 V
Corrente em standby: 1.7 mA (tip)

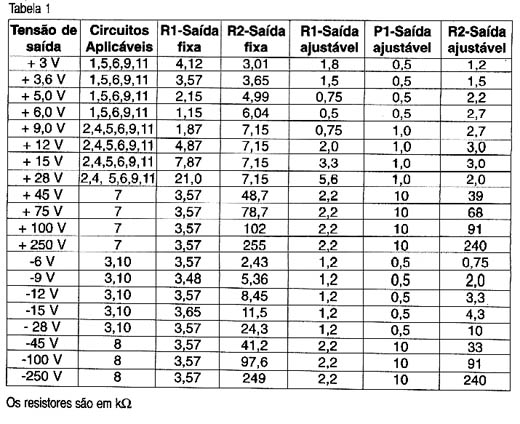

Na tabela 1 temos os valores dos resistores para diversas tensões de saída com os circuitos em que os valores são aplicáveis.

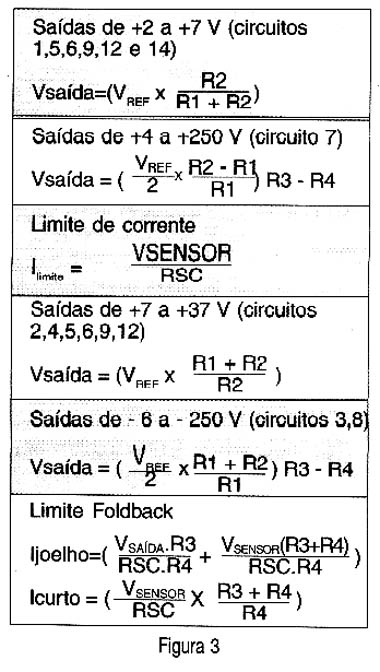

As fórmulas para tensões intermediárias são dadas na figura 3.
CIRCUITOS
Os seguintes circuitos foram obtidos de manuais de fabricantes (Motorola, National, Texas, etc.) que fabricam este mesmo componente. Sugerimos que os leitores interessados em mais informações acessem o data sheet deste componente num dos fabricantes os quais os disponibilizam em formato PDF.
CIRCUITO 1
Na figura 4 temos a configuração básica do LM723 para saídas de 2 a 7 volts. Os valores dos componentes básicos são dados na tabela 1.
CIRCUITO 2

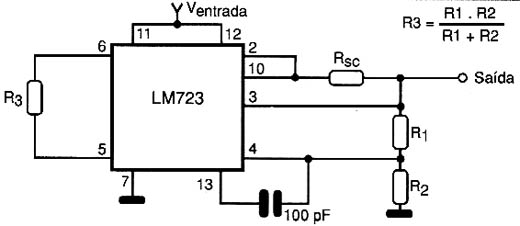

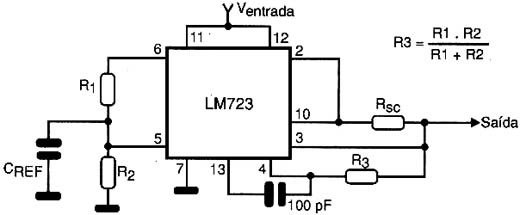

Mostramos na figura 5 a configuração básica para saídas de 7 a 37 volts também com os valores dos resistores dados na tabela 1.
Lembramos que este circuito e o anterior tem sua corrente de saída limitadas a 150 mA já que não há etapa adicional de potência com transistores.
CIRCUITO 3

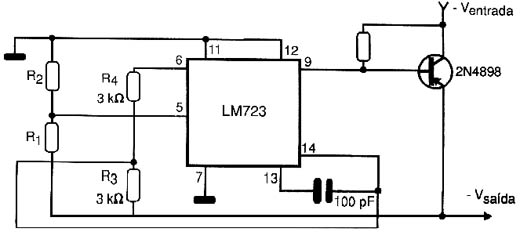

O circuito mostrado na figura 6 é de um regulador de tensão negativo para uma tensão de saída de 15 V.
Este circuito apresenta uma regulagem de carga de 1 mV para uma corrente de 100 mA.
CIRCUITO 4
Na figura 7 temos um regulador de tensão positivo com saída de 15 V que pode fornecer uma corrente de 1 A com uma regulagem de carga de 15 mV.
Para outros valores de tensões consulte a tabela 1.
CIRCUITO 5

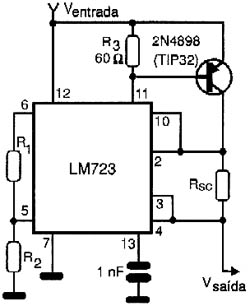

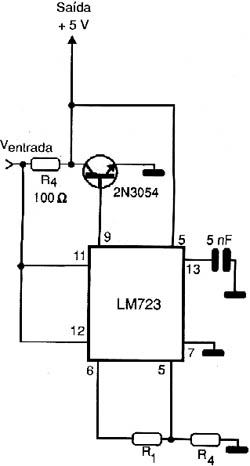

O circuito apresentado na figura 8 pode fornecer correntes de saída de 1 A sob tensão de 5 V devendo o transistor ser montado em radiador de calor.
Para outras tensões o leitor deve consultar a tabela de resistores.
CIRCUITO 6
Na figura 9 temos um circuito com limitação de corrente do tipo "foldback" com a capacidade de fornecer uma corrente de saída de 10 mA e uma corrente de curto-circuito de 20 mA.
Para outras tensões de saída a tabela 1 pode ser consultada.
CIRCUITO 7

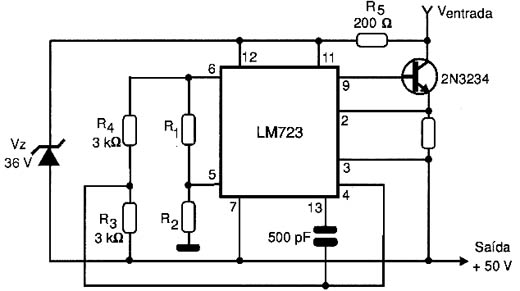

No circuito da figura 10 temos um regulador positivo flutuante com a capacidade de fornecer tensões de saída de 50 V com regulagem de 20 mV para uma corrente de 50 mA.
Para outras tensões os valores dos componentes são dados na tabela. O transistor admite equivalentes.
CIRCUITO 8

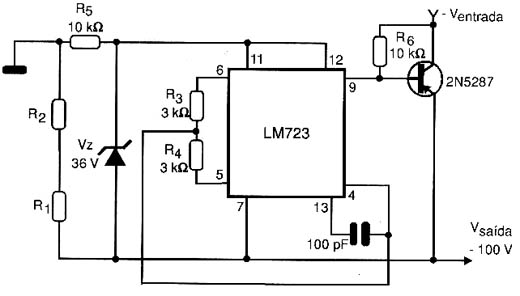

Um regulador negativo flutuante capaz de fornecer uma tensão de saída de -100 V com regulagem de 20 mV para uma corrente de carga de 100 mA é mostrado na figura 11.
CIRCUITO 9
Uma fonte chaveada com saída de 5 V e saída de 2 A é mostrada na figura 12.
Para 2A de saída a regulagem de carga é de 80 mV. Os transistores admitem equivalentes. A tabela 1 também fornece dados para se obter outras tensões em função dos resistores usados.
CIRCUITO 10

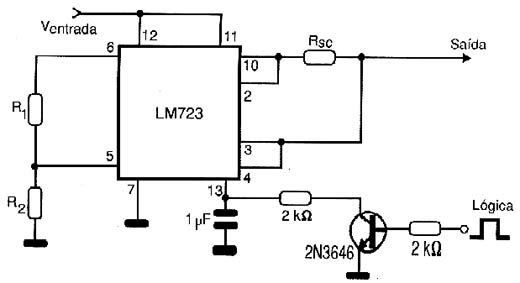

O aplicativo mostrado na figura 13 pode ser cortado a partir de controle lógico remoto. O shut down pode vir de uma saída TTL.
A corrente de saída é de 100 mA para uma tensão de 5 V. Outras tensões podem ser obtida consultando-se para isso os valores de componentes na tabela 1.
CIRCUITO 11
O regulador tipo shunt apresentado na figura 14 pode fornecer uma corrente de 100 mA e tensão de saída de 100 mA.
Outras tensões podem ser obtidas com a troca de valores de componentes segundo a tabela 1.
CONCLUSÃO
Com a utilização de transistores de correntes e ganhos apropriados pode-se obter correntes muito maiores de saída para qualquer dos circuitos apresentados.
Da mesma forma, pela tabela pode-se ver quais são os resistores que podem se tornar variáveis possibilitando assim a elaboração de fontes ajustáveis.
Obs: Apesar de existirem circuitos integrados mais modernos para esta função, este ainda é muito usado e encontrado em circuitos comerciais (2010).
