Um instrumento que poucos conhecem, mas que teve sua época de glória na análise de sinais de áudio e vídeo de uma forma diferente. Este instrumento, que hoje está incorporado aos osciloscópios comuns simplesmente combina dois sinais para sua observação vetorial nos eixos X e Y. Veja a seguir como ele funciona.
INS338S
O nome para este instrumento em português é vetorscópio e ele também é conhecido como monitor de forma de ondas. Trata-se de um instrumento semelhante ao osciloscópio, por usar um tubo de raios catódicos, mas que possui entradas para os eixos X e Y, fornecendo uma imagem que é a composição dos sinais das duas entradas, ou seja, não possui varredura. Um osciloscópio comum pode trabalhar como vetorscópio se colocarmos no modo X-Y tirando as varreduras. Na figura 2 temos o aspecto de um desses instrumentos. Também é chamado de monitor de forma de onda.
Na figura 1 temos a forma de sinal apresentada quando se analisa um sinal de vídeo NTSC.
Observe que o formato da gratícula circula permite analisar tanto a amplitude dos sinais como sua fase, o que é especialmente interessante quando se analisa sinais complexos.
Na figura 2 temos um vectorscópio antigo.
Uma aplicação importante deste instrumento é na análise de sinais de áudio estéreo. Nessa análise um canal aplica o sinal num eixo e outro no outro eixo. Desta forma pode-se analisar a diferença entre os dois sinais.
Osciloscópios comuns quando na modalidade de operação X-Y podem ser considerados vetorscópios.

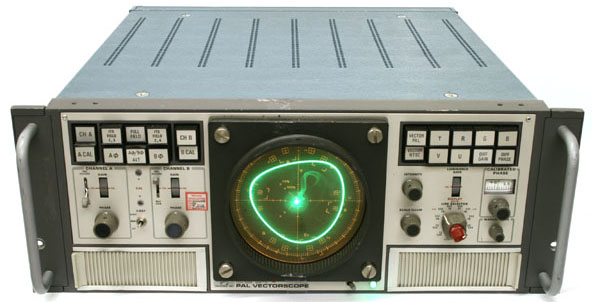

Na figura 3 um vetorscópio para análise se siais PAL..
