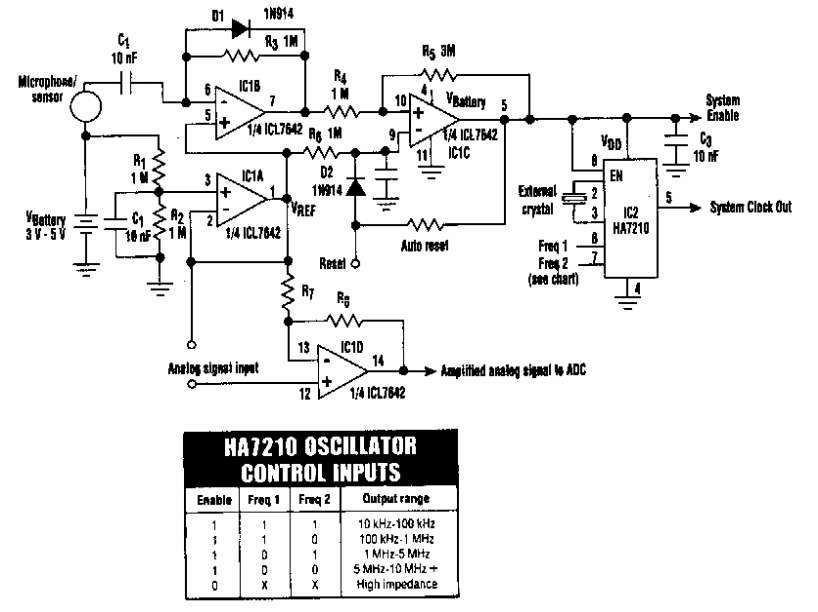

Circuito para o modo sleep CIR1559S CB8430E (CIR18522)

Este circuito foi encontrado numa Electronic Design dos anos 90. Ele utiliza circuitos integrados pouco comuns atualmente.

| Clique na imagem para ampliar |
