COMO FUNCIONAM OS CONVERSORES A/D - Parte I
Os microcontroladores, controles industriais, computadores e muitos circuitos que processam dados obtidos de sensores operam exclusivamente com sinais digitais.
Assim, se na saída de um sensor tivermos um sinal analógico e precisarmos transferir este sinal para um circuito digital, como de um computador será preciso "convertê-lo".
Para converter um sinal da forma analógica para a forma digital, usamos uma configuração denominada conversor analógico/digital, ADC ou simplesmente conversor A/D.

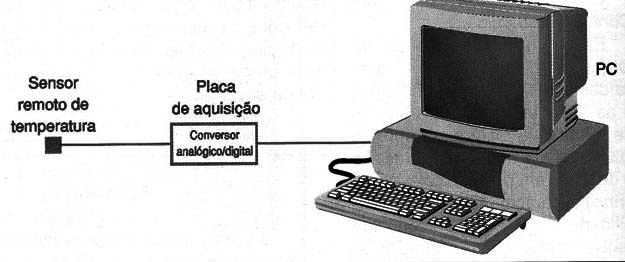

Esses conversores são largamente usados em placas de aquisição de dados e controle que interfaceiam computadores com dispositivos de medida.
Nos laboratórios, por exemplo, é possível usar um conversor desse tipo num sistema de aquisição de dados para converter as indicações de um sensor de temperatura na forma digital que o computador possa processar, e tomar decisões no sentido de ativar circuitos externos, ou simplesmente armazenar as temperaturas em horários programados na memória, conforme sugere a figura 1.
Para entender como funcionam os conversores analógicos/digitais precisamos, em primeiro lugar, entender as diferenças entre os dois tipos de grandezas.
SINAIS ANALÓGICOS E SINAIS DIGITAIS
Se usarmos um sensor como um NTC (Negative Temperature Coefficient Resistor) para medir temperaturas, temos um sinal analógico em sua saída, ou seja, uma tensão análoga a uma determinada temperatura.

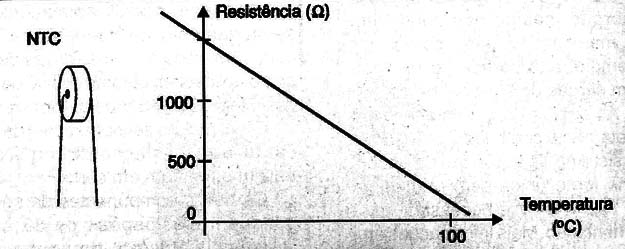

Neste sensor, conforme mostra o gráfico da figura 2 temos uma correspondência direta entre a temperatura e a resistência apresentada.
Na faixa de uso do sensor, existe uma correspondência numa faixa contínua de valores entre a resistência e a temperatura.
Assim, para cada valor possível da temperatura existe uma correspondência da resistência que o dispositivo apresenta.
Não importa quão pequena seja a variação da temperatura que ocorra a partir de um certo valor, teremos sempre uma variação correspondente da resistência.
Isso significa que, entre os dois extremos de temperatura em que este sensor pode ser usado, existem infinitos valores possíveis.
Dizemos, nestas condições, que a faixa de cobertura deste tipo de sensor é contínua e que existe uma analogia entre a temperatura e a resistência.
Trata-se, portanto, de um sensor que fornece uma saída analógica.
Podemos converter esta saída de resistência em outras grandezas que também possam variar de maneira contínua, como uma pressão, nível de um reservatório, etc, em outras grandezas elétricas que possam variar também em faixas contínuas como a tensão e a corrente.
Podemos perfeitamente fazer com que a tensão varie de modo contínuo entre dois valores, entre os quais este sensor deve operar, conforme mostra a figura 3.
Evidentemente, nem sempre as coisas são assim simples: vamos supor que em lugar de convertermos a temperatura em resistência, desejemos fazer sua indicação por uma escala de LEDs, conforme mostra a figura 4.

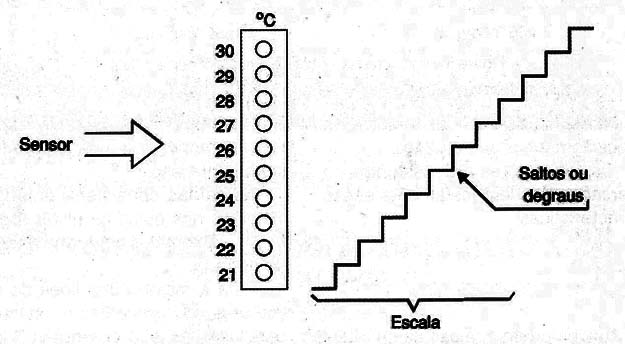

Se cada LED indicar um grau e tivermos 10 LEDs para medir as temperaturas de 20 a 30 graus centígrados, é evidente que não podemos ter uma indicação de valores de temperaturas que não sejam representados por números inteiros.
O sistema não consegue indicar 22,4 ou 22,6 graus centígrados. Ou ele indica 22 ou 23.
Se quisermos ter maior precisão na indicação com este tipo de indicador, precisamos de mais LEDs. Com 20 LEDs podemos ter a indicação de meio em meio grau na escala indicada.
No entanto, o que fica claro é que, com este sistema, as indicações só podem ocorrer "aos saltos" e que esses saltos tem valores bem definidos.
Dizemos que, neste caso, a indicação ocorre de uma forma discreta e os LEDs acesos podem ser associados quantidades bem definidas ou dígitos.

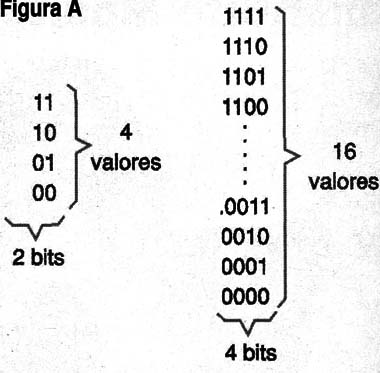

Assim, se vamos usar uma representação digital na forma binária, podemos associar os 10 estados indicativos dos LEDs por uma escala, que é mostrada na figura 4.
Como temos 10 estados possíveis para os LEDs, quatro bits são suficientes para representá-los todos.
No entanto, se precisarmos de uma definição maior para as indicações, por exemplo, com 20 LEDs e indicação de meio em meio grau precisaremos de pelo menos 5 bits.
Na prática, as indicações que fazem a cobertura de uma escala com poucos pontos não é interessante, pois não significam uma boa precisão. Quanto mais pontos tiver a "escada" de indicações ,melhor será a precisão na conversão da grandeza, por exemplo a resistência de um sensor.
O circuito que faz este tipo de conversão é um conversor A/D ou um conversor analógico digital.
Um bargraph como os usados em aparelhos de som pode ser considerado um conversor A/D simplificado.
Tanto melhor será o conversor A/D quanto mais bits de saída ele tiver.

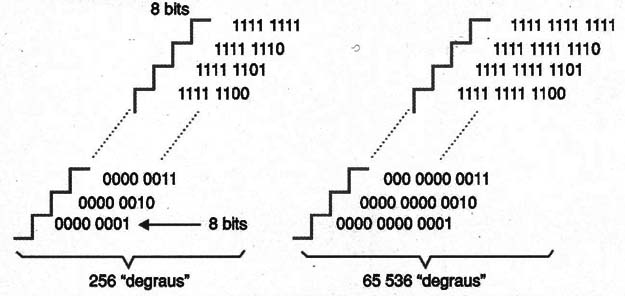

Um conversor A/D que tenha uma saída de 4 bits tem 16 "degraus" de indicação, ou pode definir uma escala de 16 valores diferentes.
Já, um indicador de 8 bits de saída, pode definir uma escala com 256 valores diferentes, um de 12 bits pode definir uma escala de 4096 pontos e um de 16 bits pode definir uma escala de 65 536 pontos, conforme mostra a figura 5.
Veja então que para um conversor A/D que possa definir 256 valores diferentes numa escala de medidas tem uma precisão melhor que 0,4% e com 4096 valores diferentes numa escala de medidas temos uma precisão melhor que 0,024%.
Os conversores A/D existentes no mercado possuem justamente essas características.
OS CONVERSORES NA PRÁTICA
Evidentemente, a escala de LEDs não corresponde ao que desejamos na prática para um conversor.

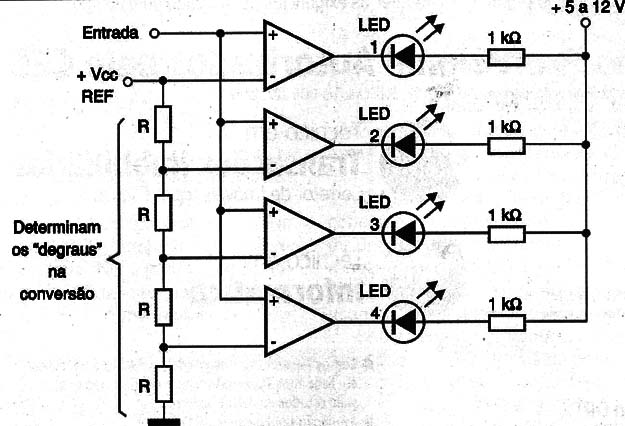

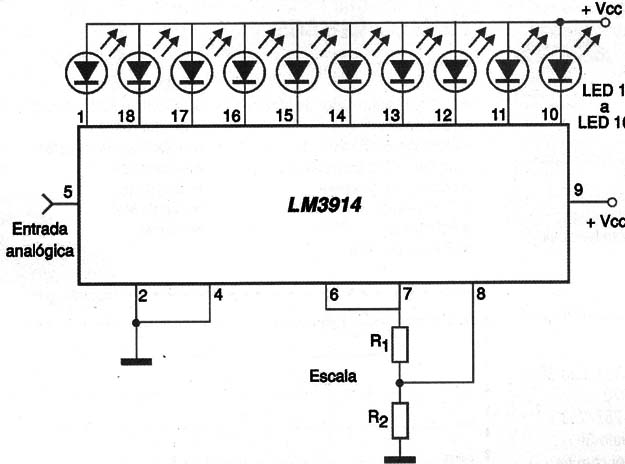

Para 10 LEDs teremos uma saída para cada LED que farão seu acionamento direto.
No entanto, não podemos ter 4096 saídas num conversor que trabalhe com uma escala de 16 bits.
Será melhor termos acesso direto aos bits e com isso dotar o circuito de 16 saídas.

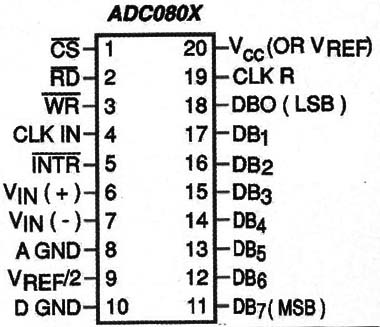

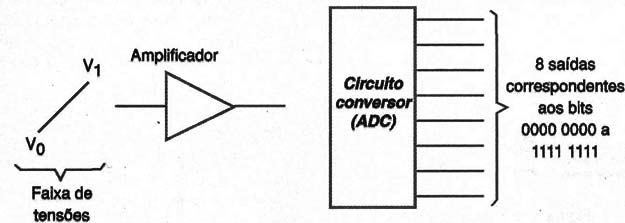

Na figura 6 temos um exemplo de como isso pode ser feito.

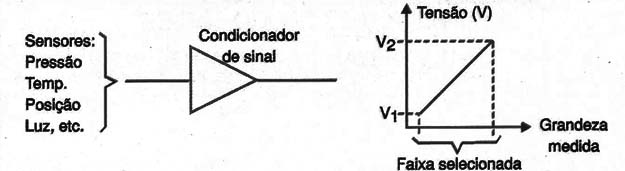

O circuito conta então com uma entrada em que aplicamos o sinal analógico, sendo especificada normalmente uma faixa de tensões para a conversão.
Por exemplo, se o circuito converte sinais na faixa de 0 a 1 Volt, devemos cuidar para que o sensor usado (ou a fonte de informação analógica) trabalhe nesta faixa.
Um amplificador operacional pode ter seu ganho programado para fazer justamente isso.
As saídas consistem, então, em 16 pinos nos quais os níveis lógicos 0 ou 1 são obtidos conforme a tensão de entrada.
Para a maioria dos tipos de conversores A/D existentes no mercado, estas saídas são compatíveis com tecnologia TTL (nível alto com 5V e nível baixo com 0V) podendo ser conectadas diretamente na porta I/O de um computador, conforme mostra a figura 7, ou ainda CMOS onde os 5 V de nível alto também pode ser usados sem problemas.

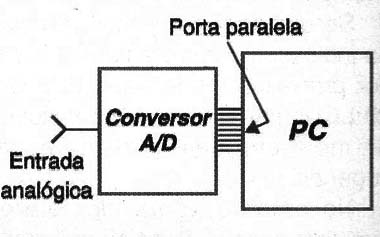

Basta apenas programar o computador para "ler" os valores da porta no instante desejado e fazer a conversão para a escala desejada.
Por exemplo, se a faixa de entrada que corresponde à temperaturas de 0 a 30 graus centígrados e, que por sua vez levam à tensões na entrada do conversor de 0 a 1 Volt, o conversor vai gerar na sua saída valores digitais entre 0 e 4096 (se for de 12 bits).
O computador deve então ser programado para dividir a escala de 0 a 30 graus centígrados em 4096 valores (cada unidade lida corresponderá a 0,00732 graus).
O valor 010010010010 (binário) lido na entrada I/O ou saída do conversor que corresponde 1070 (decimal) corresponde a uma temperatura de 8,5644 graus centígrados.
Quantização
Os valores instantâneos da tensão do sinal de entrada, que são obtidos na saída do circuito de amostragem e retenção precisam ser convertidos para a forma digital. Este processo recebe o nome de "quantização".
Os DSPs (Processadores Digitais de Sinais) processam os sinais analógicos convertidos para a forma digital e fazem uso deste processo.
O que um DSP pode fazer com o sinal vai depender justamente da precisão com que a quantização é feita.

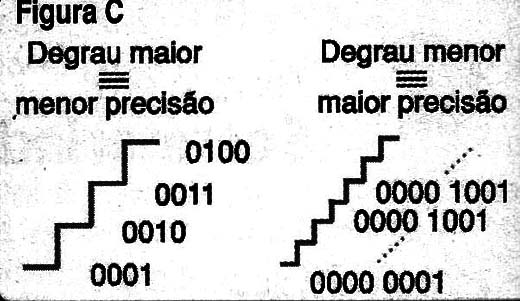

A representação dos valores instantâneos amostrados pelos circuitos anteriores depende do nível de quantização realizado, ou seja, quantos bits são usados para representar cada valor amostrado.
Assim, se usamos 2 bits teremos uma precisão menor do que se usarmos 4 bits para fazer a quantização, conforme mostra a figura A.
Comparando, em cada caso, os níveis quantizados nos dois exemplos, podemos perceber facilmente os erros introduzidos no processo, conforme mostra a figura B.
Nos exemplos que demos os níveis de quantização foram muito baixos, aparecendo então grandes erros. Na prática, os DSPs usam níveis de quantização de 10 ou 12 bits e até mais, obtendo-se com isso um erro desprezível.
Lembramos que esta é uma das desvantagens de se operar com sinais na forma digital, pois a sua representação só pode ser feita em "degraus" cuja altura vai determinar o grau de precisão. Quanto maior o número de degraus que pode ser usado, maior é a precisão no valor analógico que é representado na forma digital.
Na prática, quando o DSP trabalha com o processamento de voz, os efeitos dos erros na quantização são mais sensíveis havendo então modos de correção que são adotados para se evitar isso como por exemplo o uso da compressão que compensa os efeitos da largura constante dos passos usados na quantização fazendo com que os sons mais altos de certas vogais e consoantes sejam trabalhados de uma forma mais real.
O CIRCUITO INTERNO DO CONVERSOR A/D
Para fazer uma conversão A/D como na escala de LEDs podemos ter circuitos relativamente simples.
Uma simples escala de comparadores que tenham tensões de referência diferentes pode ser usada conforme mostra a figura 8.
Cada vez que a tensão de entrada atinge o nível de disparo de um dos comparadores do conjunto ele comuta passando a acionar o LED correspondente ou mudando o nível lógico de sua saída.
Este tipo é sequencial e tem um comportamento que não é muito interessante nas aplicações mais críticas: cada vez que um comparador comuta porque seu nível de acionamento é atingido, o anterior que estava comutado não volta ao estado inicial.
Com um circuito mais sofisticado podemos obter esta comutação e assim passar de um sistema de barra móvel para ponto móvel, conforme mostra a figura 9.
Mas, para as aplicações que envolvem a aquisição de dados, este tipo de conversor não atende às necessidades mais críticas: precisamos converter os níveis em indicações em decimal codificado em binário, binário puro, ou mesmo hexadecimal, para obter maior definição possível e compatibilizar o circuito com a tecnologia digital mais comum.
Isso pode ser feito com ajuda de circuitos mais complexos, que além dos comparadores envolvem configurações lógicas e também outros circuitos que facilitem seu uso.
Para entender melhor como funcionam estes circuitos devemos começar como o modo como a amostragem do sinal deve ser feita que é um bloco comum a todos os conversores que é o circuito de amostragem e retenção (sample and hold):
O circuito de captura e retenção ou "sample and hold":
O valor dos sinais analógicos que devem ser convertidos para a forma digital, correspondem a um determinado instante cuja duração, em alguns casos não vai além de alguns milionésimos de segundo.
Assim, um primeiro bloco importante do conversor é um circuito que lê o valor do sinal a ser convertido num determinado instante e o armazena de modo que, mesmo que o sinal varie depois, os circuitos que fazem a conversão têm numa memória seu valor.

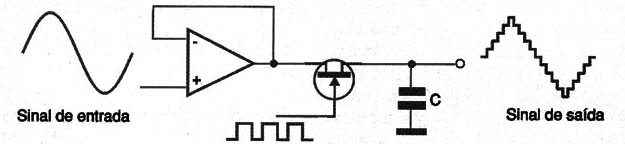

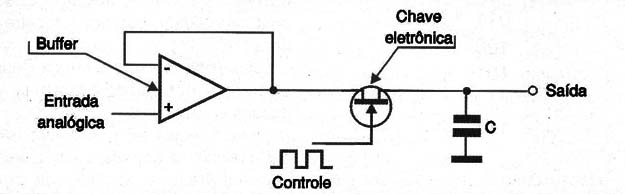

Este circuito é mostrado em blocos na figura 10.
O sinal a ser amostrado é amplificado por um buffer de entrada, cuja finalidade é não carregar o circuito externo, e ao mesmo tempo proporcionar isolamento do circuito de conversão.
Na saída deste circuito temos uma chave eletrônica ou chaveador que determina o instante exato em que a leitura do sinal deve ser feita.
A chave fecha por uma fração de segundo (uma frequência que depende da velocidade de amostragem), permitindo que o sinal carregue o capacitor C.
Assim, quando a chave abre, esperando a leitura seguinte, o capacitor tem armazenado o valor da grandeza analógica a ser convertida.
Esta tensão no capacitor é mantida no circuito conversor através de um buffer de saída, durante o tempo que ele necessita para isso.
Na figura 11 mostramos um gráfico em que representamos o modo como a tensão de entrada varia e o circuito de amostragem e retenção mantém a saída constante durante os intervalos de conversão (que correspondem aos "degraus").
a) Sistema de conversão simultânea

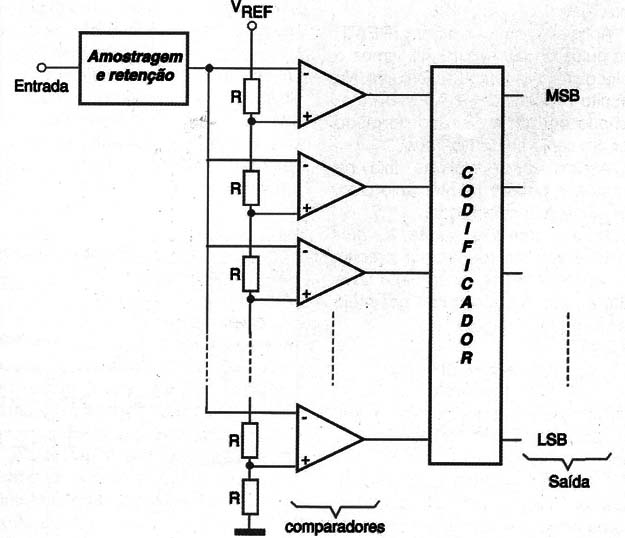

O sistema de conversão simultânea (que é o mais simples) tem a configuração mostrada na figura 12.
Neste circuito temos uma escala de 8 valores possíveis de saída o que pode ser coberto por um sistema de 3 bits. Trata-se portanto de um conversor A/D de 3 bits.
Os comparadores possuem em suas entradas de referência tensões escalonadas, que determinam o instante em que eles devem comutar.
Assim, para 8 níveis de acionamento, temos 7 tensões escolanadas de 1/8 a 8/8 de Vcc, que é a máxima tensão que o circuito pode medir em sua entrada.
Evidentemente, este tipo de circuito está seriamente limitado pela quantidade de comparadores que podemos usar. Para um sistema de 16 bits, por exemplo, seriam necessários 4095 comparadores!
Voltando ao circuito, os níveis lógicos obtidos nas saídas dos comparadores são sequenciais, conforme vimos.
Para se obter uma saída codificada em binário, precisamos usar uma matriz codificadora.
Esta matriz pode ser elaborada nesta configuração mais simples a partir de inversores, portas AND e portas OR.
Obtemos, com isso, na sua saída sinais que correspondem aos 8 níveis de tensão possíveis, a saber:
000
001
010
011
100
101
110
111
Neste circuito temos um sistema adicional de RESET e porta de leitura (READ).
A porta de leitura é interessante pois ela permite transferir os dados digitais ao circuito externo somente no instante que desejarmos.
Assim, podemos dar tempo ao circuito para se estabilizar, o que pode ser importante se usarmos sensores rápidos, impedindo que, na saída, os valores oscilem rapidamente, o que causaria uma interpretação errática do computador ou microprocessador onde ele está ligado.
Aplicando nesta entrada (READ) um pulso de curta duração, lemos o valor digitalizado naquele instante. No circuito indicado, este valor é armazenado em um registrador formado por um conjunto de flip-flops.
Assim, esse valor se fixa na entrada e pode manter acionado, por exemplo, um indicador.
Para a leitura seguinte, o valor armazenado no registrador precisa ser apagado antes de ser feita nova leitura. Isso é conseguido por meio de um pulso de RESET.
b) Circuito de Conversão Por Contador

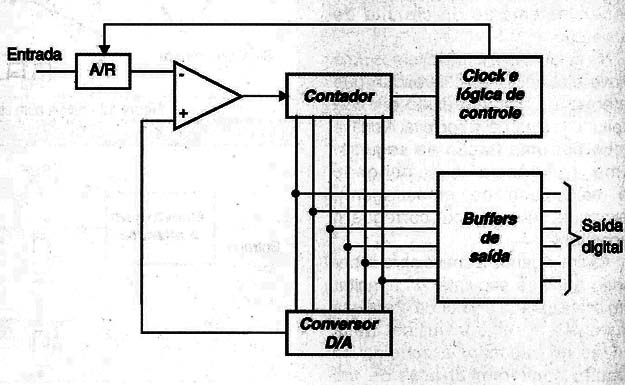

Na figura 13 temos um diagrama de blocos de um conversor que usa esta técnica.
Destaca-se neste circuito o comparador único que tem duas entradas. Numa entrada ‚ aplicado o sinal que vai ser medido (uma tensão dentro de uma determinada faixa de valores).
Na outra entrada aplicamos um sinal que é produzido por um gerador especial denominado "gerador de escada".
Este sinal consiste numa tensão que sobe "aos saltos" com tantos degraus quantos sejam necessários à saída digital.
Por exemplo, num conversor de 8 bits, este sinal consiste em 256 "degraus" iguais de tensão.

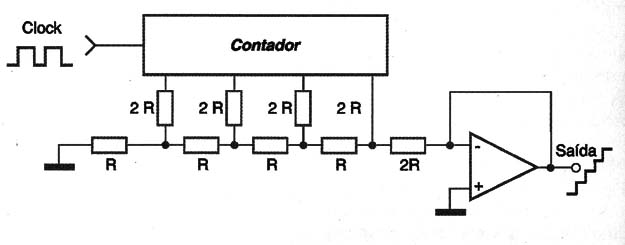

Este sinal pode ser gerado facilmente por oscilador de clock que aplica seu sinal a um contador ligado a uma rede R/2R, conforme mostra a figura 14.
Observamos que o clock deste circuito é habilitado pelo próprio circuito comparador.
Assim, supondo que exista uma certa tensão na entrada e a conversão é habilitada, o oscilador de clock entra imediatamente em funcionamento.
Supondo que o contador esteja zerado, começa então a produção da "escada" de tensão que passa a ser aplicada ao comparador.
No instante exato em que a escada gera um degrau que se iguala à tensão de entrada, o comparador comuta.
O resultado disso, é a parada do clock e portanto da contagem. Neste instante o contador terá registrado o número de degraus contados, ou seja, ele saberá em que valor binário ocorreu a comutação.
Basta então transferir este valor para o circuito externo o que pode ser feito, da mesma forma que no processo anterior por meio de um registrador.
Para nova conversão, o que pode ser feito uma fração de segundo depois, ou quanto tempo for necessário, basta ressetar o contador e reabilitar o clock.
Além dessas duas configurações existem outras, como a de aproximação sucessiva. No entanto, não as analisaremos ainda nesta parte.
COMO FUNCIONAM OS CONVERSORES A/D - Parte II
Na primeira parte deste artigo vimos o que são grandezas analógicas e digitais e como a conversão de um tipo para outro pode ser feita. Vimos, na ocasião, de que modo o número de bits que é usado na representação digital de uma grandeza está relacionado com sua precisão. Nesta segunda parte de nosso artigo, continuaremos analisando as tecnologias usadas nos conversores AD na prática além de falarmos de sua utilização na prática.
CONVERSOR DE APROXIMAÇÕES SUCESSIVAS

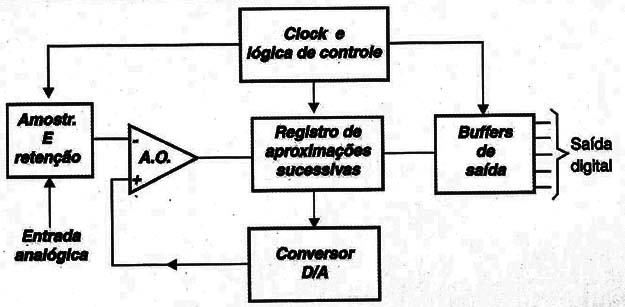

Na figura 15 temos um diagrama de blocos que representa este tipo de conversor e por onde faremos a análise de seu funcionamento.
Conforme podemos observar, o que diferencia este circuito do anterior é a troca do contador por um registrador de aproximações sucessivas, que o torna muito mais rápido, não só reduzindo os tempos de conversão, mas uniformizando-os, ou seja, tornando-os iguais independemente do ponto da escala em que o sinal de entrada se encontre.
O sinal aplicado a entrada é retido pelo circuito de amostragem e retenção, aplicado à entrada do comparador e ao mesmo tempo dispara o circuito de clock do setor de conversão digital.

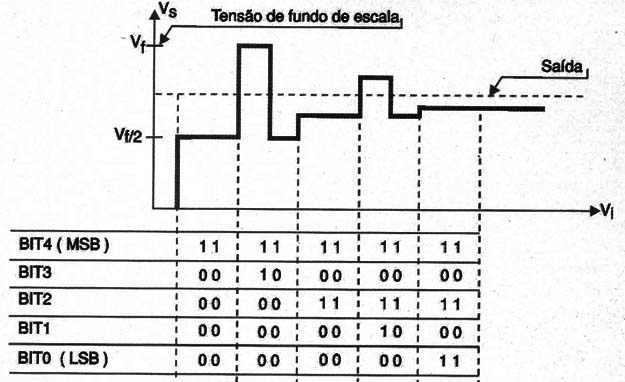

Ao iniciar a conversão o registrador de aproximações sucessivas começa colocando a 1 o bit mais significativo (MSB) da saída, aplicando este sinal no conversor D/A.
Se com este procedimento, a tensão aplicada pelo conversor D/A à entrada de referência do comparador for maior que a de entrada, isso será um sinal que o valor que este bit representa é maior que o que se deseja converter.
O comparador informa isso ao registro de aproximações, que então volta o MSB a zero e coloca o bit que o segue imediatamente a 1. Uma nova comparação é feita.
Se agora o valor da tensão for menor que a de entrada, este bit é mantido, e testa-se o seguinte, colocando a 1.
Se novamente o valor for ultrapassado, o comparador informa isso ao registro e o bit volta a zero passando o seguinte a 1 que é testado.
Quando todos os bits forem testados, teremos na saída do registro um valor binário muito próximo do desejado, dependendo da resolução do circuito.
Testando todos os bits desta forma, a conversão se torna muito rápida, já que não será preciso esperar a contagem até o final, conforme mostra o gráfico da figura 16.
Veja que, enquanto num conversor de 8 bits pelo método de rampa em escala é preciso esperar a contagem até 256, neste conversor é preciso esperar que apenas 8 testes e comparações sejam feitos. O circuito equivalente é portanto 32 vezes mais rápido.
CONVERSORES DE RAMPA ÚNICA
Este tipo de conversor se enquadra numa nova categoria que são os que utilizam integradores, sendo mais simples que os anteriores pois não precisam de conversores D/A.
Os voltímetros digitais, em sua maioria utilizam circuitos deste tipo.

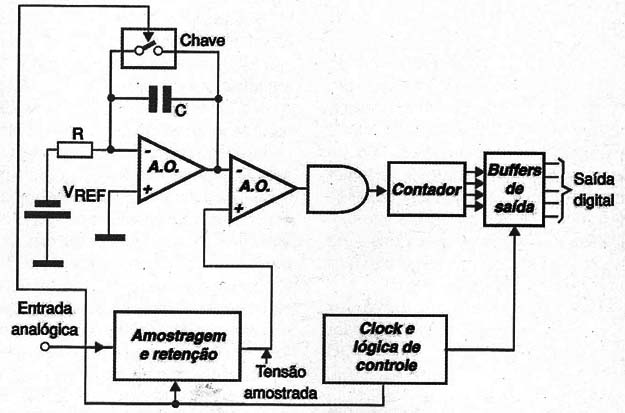

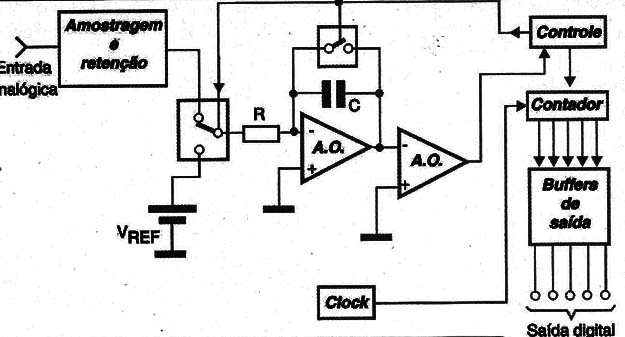

Na figura 17 temos um diagrama de blocos que corresponde a um conversor deste tipo, e que serve de referência para nossa análise de funcionamento.
O sinal analógico retido do circuito de amostragem e retenção também controla um interruptor que aciona um integrador.
A tensão do integrador e a tensão amostrada são aplicadas, ao mesmo tempo, no comparador.
No instante em que tudo isso ocorre, um contador entra em funcionamento, produzindo uma saída digital progressiva.
O integrador está ligado a uma fonte de tensão de referência de tal forma que, a tensão em sua saída sobe linearmente até se igualar a tensão amostrada. No instante em que isso ocorre pára a contagem.
A velocidade de subida da tensão na saida do integrador determina a taxa de conversão, juntamente com a contagem.
Faz-se com que na faixa de operação do integrador, esta tensão suba linearmente, e a frequência do clock contada pelo contador corrasponda digitalmente aos valores da grandeza a ser convertida.
Por exemplo, se temos um contador de 8 bits (até 256), faz-se com que a tensão do integrador suba de um extremo a outro da escala de tensões analógicas de entrada num tempo que corresponda a 256 ciclos de clock.
Quando a contagem é paralisada, ao se obter o valor digital, este pode ser aplicado à saída do circuito.

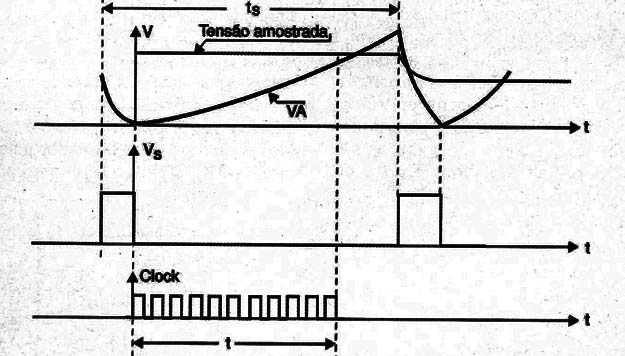

Na figura 18 temos as formas de onda deste circuito.
CONVERSORES DE DUPLA RAMPA
Um tipo que tem um desempenho melhor que o anterior é o conversor de rampa dupla, cujo diagrama de blocos é mostrado na figura 19.
Neste circuito, o sinal amostrado e o sinal de uma fonte de referência são chaveados pelo clock de controle e aplicados à entrada de um circuito integrador.
A rampa gerada pelo sinal da entrada é negativa, enquanto que a rampa gerada pelo sinal de referência é positiva.
Como as duas são chaveadas, a rampa final tem uma inclinação que depende das duas.
Como uma é fixa, e a outra corresponde ao sinal de entrada, pode-se usar o sinal de saída para chavear o contador.
A partir do contador o funcionamento é como no tipo anterior.
SIGMA-DELTA
Este tipo de conversor foi criado em 1962, mas somente usado em maior escala com os progressos obtidos com as tecnologias VLSI.
A principal vantagem deste tipo de conversor é a sua operação, na maior parte do circuito, feita da forma digital.
É justamente por estas características, além de outras vantagens, que torna-se possível sua integração fácil na mesma pastilha dos DSPs.
Outra vantagem que deve ser ressaltada neste tipo de conversor é que ele trabalha com um ADC com quantização de apenas 1 bit operando numa frequência mais alta que o limite de Nyquist, seguindo-se uma decimação no domínio digital que abaixa a frequência de saida, aumentando assim a precisão.
Como este tipo de conversor é mais importante para as aplicações que envolvem DSPs, componente de vital importância na eletrônica moderna, dedicaremos um pouco mais de espaço para explicar seu princípio de funcionamento.
Os ADCs do tipo sigma-delta operam baseados num método que é empregado principalmente na modulação de sinais em amplitude denominado "modulação delta".
Nele, o que se faz, não é converter os valores absolutos amostrados, mas sim as variações de valores entre as amostragens sucessivas.
Na figura 20 representamos isso de uma forma simples.
Um integrador é usado para esta finalidade e como este tipo de circuito é linear sua implementação é simples.
Veja então que, para um sinal senoidal amostrado em (a), temos apenas a quantização das variações que nos leva à representação de um bit apenas em (b) e que nos permite chegar a reprodução do sinal em (c).

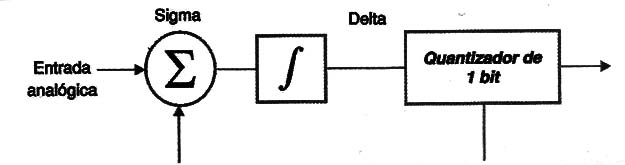

O nome sigma-delta vem do sinal de soma (sigma) seguido do modulador delta.

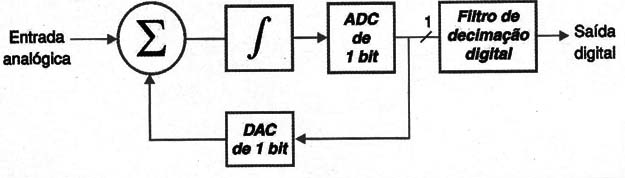

Para se chegar ao ADC sigma-delta completo, agregamos um ADC e um DAC de 1 bit e um filtro de decimação, conforme mostra o diagrama de blocos da figura 21.
A finalidade do filtro de decimação é diminuir a frequência com que os valores digitais são produzidos.
Um ponto muito importante a ser considerado neste tipo de filtro é que eles podem ser implementados pelos próprios DSPs (FIR e IIR).
DSP
Digital Signal Processor ou Processador Digital de Sinais - trata-se de um circuito que converte sinais analógicos para a forma digital para poder processá-los na forma numérica. Depois de feito o processamento destes sinais, eles podem novamente ser convertidos para a forma analógica e então utilizados. Um exemplo de aplicação está nos telefones celulares onde a voz (analógica) é convertida para forma digital e transmitida depois de um processamento que comprime os dados correspondentes. No receptor, os dados na forma digital são processados e novamente convertidos para a forma analógica onde ocorre a reprodução.
NA PRÁTICA
Existem muitos circuitos integrados que fazem as operações que indicamos, e que possuem as mais diversas características.
Assim, na procura de um conversor A/D para uma determinada aplicação, devemos analisar as seguintes especificações:
a) número de saídas ou bits
Conforme já vimos, este número é importante pois determina a resolução na conversão A/D. Valores entre 4 e 24 bits são comuns no mercado, havendo até casos especiais em que mais saídas podem ser obtidas.
Com a disponibilidades de computadores de 32 bits e 64 bits‚ é possível contar com conversores compatíveis.
Conforme já vimos, um conversor de 8 bits pode ser suficiente para aplicações comuns e mesmo industriais menos críticas contando com 256 pontos de escala e de 12 bits para 4096.
Os de 8 bits são especialmente interessantes por se "casarem" com as características das portas paralelas dos computadores comuns (PCs).
b) número de entradas

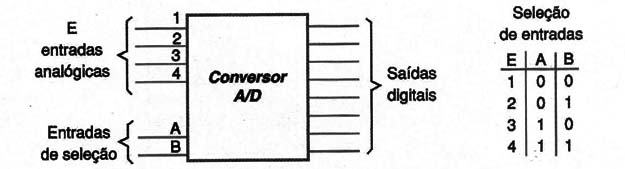

Os exemplos que demos, foram de conversores simples em que aplicamos na entrada um único sinal.
No entanto, existem conversores A/D na forma de circuitos integrados que possuem diversas entradas.
Tipos de 2, 4 e 8 entradas são os mais comuns.
Estes tipos fazem a leitura sequencial das tensões nas suas entradas, convertendo os valores encontrados para a forma digital e, jogando-os sequencialmente nas saídas.
Eventualmente, pode-se selecionar digitalmente por entradas apropriadas quais sensores (ou entradas de dados) serão lidas, jogando-se os valores na saída, conforme mostra a figura 22.
c) velocidade
Existem aplicações em que a velocidade de conversão é muito importante.
Se desejamos processar um sinal que varia rapidamente de intensidade, como por exemplo uma forma de onda de alta frequência e desejamos projetá-la na tela de um computador de modo a usá-lo como osciloscópio, ou ainda, converter um sinal de áudio para a forma digital para fazer sua transmissão a um circuito de processamento remoto, é necessário ter uma velocidade muito grande de resposta do conversor.
Ele deve ser capaz de obter no mínimo 2 amostragens por ciclo do sinal que deve ser visualizado, ou seja, deve ter uma frequência de amostragem no mínimo 2 vezes maior que a maior frequência de sinal de entrada.
Critério de Nyquist
A velocidade com que fazemos a amostragem determina a frequência máxima do sinal que pode ser amostrado. Não podemos fazer uma amostragem de um sinal numa velocidade menor do que duas vezes a frequência deste sinal. Este é o critério de Nyquist, que deve ser adotado quando escolhemos a velocidade máxima de um conversor A/D em função da frequência do sinal que deve ser convertido para a forma digital.
Conversores com muitos megahertz de frequência de amostragem são disponíveis para estas aplicações.
d) faixa de operação
A faixa de operação não é na realidade muito importante, pois, ela pode ser adequada por circuitos externos ligados à fonte de sinal. No entanto, é preciso conhecer esta faixa, para que os circuitos possam ser projetados.
e) compatibilidade lógica
Se vamos usar o conversor com microcontroladores, computadores ou outros dispositivos precisamos saber se ele é compatível com esta aplicação.
A maioria dos conversores A/D possui características de entrada e saída que permitem sua conexão direta aos computadores, microprocesadores e microcontroladores.
f) linearidade
A curva de conversão da grandeza analógica para a forma digital deve ser linear para um bom conversor. Isso significa que não existem desvios na correspondência entre o valor analógico e a saída digital ao longo da escala de valores em que o conversor deve trabalhar.

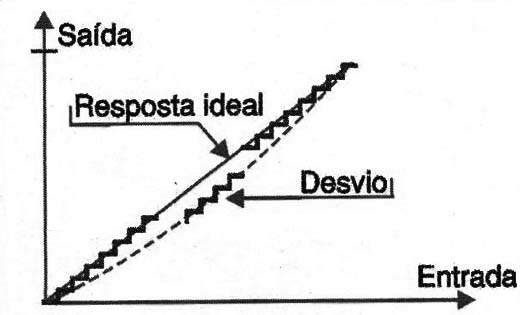

No entanto, na prática podem ocorrer pequenos desvios, conforme mostra a figura 23.
Isso significa que em determinadas faixas de valores, a conversão pode ser menos precisa.
Esta imprecisão é mais grave nos tipos de maior definição, pois os desvios podem ter a mesma ordem de grandeza que os "degraus" da escada de conversão, afetando assim a precisão final da conversão.
TIPOS COMUNS - o ADC0804 (National)
O Conversor Analógico-Digital ADC0804 da National Semiconductor faz parte de uma série de conversores de 8 bits que vai do ADC0801 ao ADC0804.
Os ADCs desta série são do tipo de aproximação sucessiva que usa uma escada potenciométrica diferencial.
Estes CIs possuem saídas Tri-State podendo alimentar diretamente barramentos de dados de PCs e microprocessadores.
O tempo de conversão do ADC0804, que tomamos como exemplo é de apenas 100 us.
Na figura 24 temos a pinagem deste ADC que também é válida para os outros tipos da mesma série.

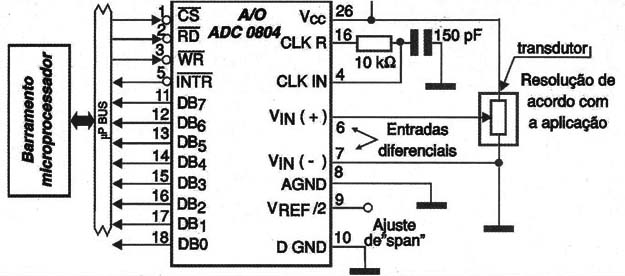

Na figura 25 temos uma aplicação típica em que se usa um sensor potenciométrico.
Para as aplicações comuns temos as seguintes características:
Tensão de alimentação: 5 V (maxima 6,5 V)
Frequência de clock: 640 kHz (tip)
Taxa de conversão no modo livre: 9706 conv/s (max)
Corrente de alimentação: 1,8 mA (ADC0804LC) (max) e 2,5 mA (ADC0804LCN/LCWM) (max)
A tensão de referência determina a escala de tensões de entrada que vai ser convertida para a forma digital.

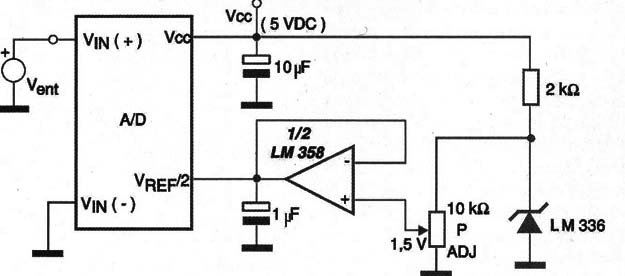

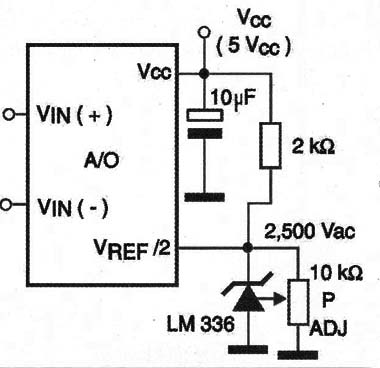

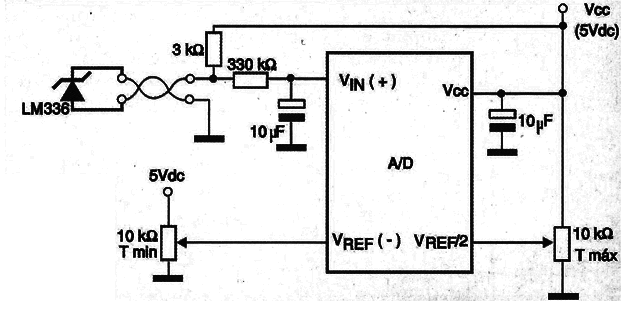

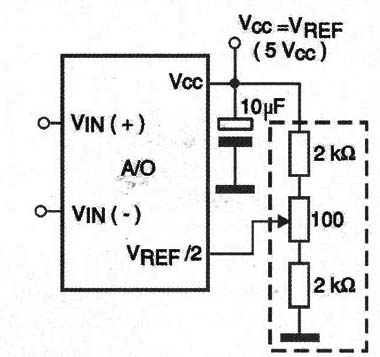

Existem diversas formas de se fixar esta tensão de referência e que são mostradas nas figuras 26, 27 e 28.

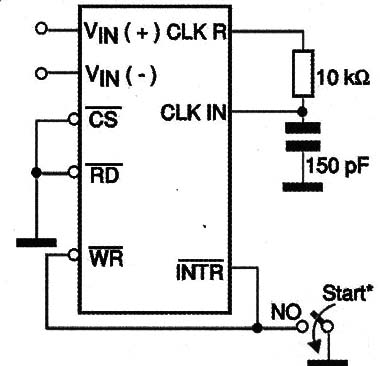

Na figura 29 mostramos uma aplicação com auto-clock e funcionamento livre. Nesta aplicação, para dar inicio ao funcionamento a chave S1 deve ser momentaneamente acionada.
Finalmente, na figura 30 mostramos um termômetro digital interfaceando um microprocessador.
CONCLUSÃO
Os conversores são extremamente úteis nas aplicações em que se deseja transferir dados para um circuito digital a partir de fontes analógicas de sinais.
A quantidade de circuitos integrados que reúnem todas as funções de conversores A/D é muito grande sendo impossível focalizá-los todos num único artigo.
Desta forma, somente com artigos adicionais é que conseguiremos focalizar projetos que usam tais componentes, o que deve ser feito em função dos tipos
mais comuns em nosso mercado.
Observação: este artigo é de 2002.
