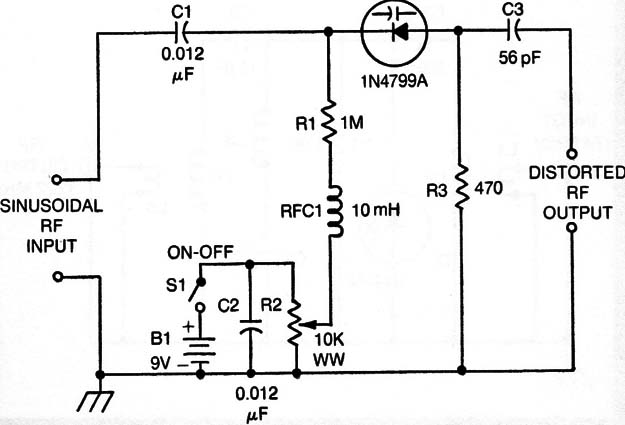

Encontramos este interessante circuito numa documentação de 1976. Sua finalidade é aumentar a intensidade das harmônicas de um sinal senoidal, obtendo-se uma saída distorcida. O circuito pode fazer uso de outros varicaps e o ajuste é feito no potenciômetro de fio de 10k. A alimentação é feita por bateria de 9 V. Pode-se aumentar a durabilidade da bateria com um potenciômetro de 47k. O consumo normal é de 0,9 mA.
![Intensificador de Harmônicas
Intensificador de Harmônicas](/images/stories/banco/cir4847_0001.jpg)
Intensificador de Harmônicas
