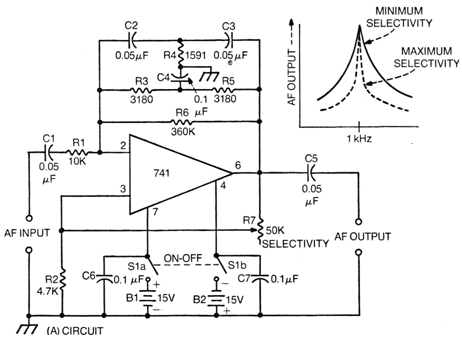

Esta configuração tradicional de filtro passa faixa ou passa banda com operacional 741 foi encontrada numa documentação de 1976. O circuito está sintonizado para uma frequência de 1 kHz e deve ser alimentado por tensões entre 6 e 12 V. O consumo é muito baixo, da ordem de 3 mA. Veja na seção de matemática para eletrônica do site do autor como calcular os componentes do duplo T para outras frequências. Lembramos que a frequência máxima do 741 para esta aplicação está em torno de 100 kHz.
![Filtro passa faixa
Filtro passa faixa](/images/stories/banco/cir4820_0001.png)
Filtro passa faixa
