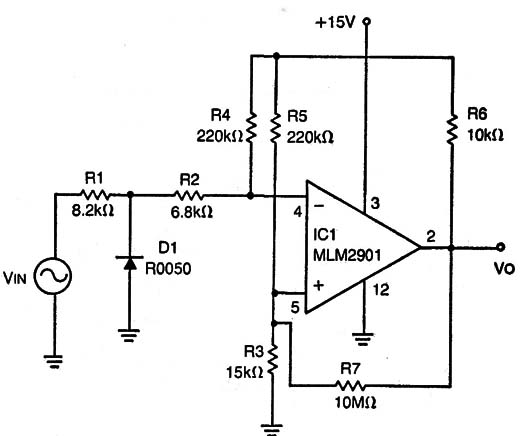

Este “zero crossing detector” detecta quando um sinal passa pelo ponto de zero volt produzindo um pulso de saída. Este tipo de circuito é muito usado em controles de potência. O circuito é de uma documentação dos anos 70, utilizando um operacional que não é fácil de obter. Podem ser usados operacionais equivalentes como, por exemplo, o 741. A alimentação pode ser alterada em função do operacional usado. O resistor R1 depende da intensidade do sinal de entrada.
Detector de Passagem por Zero
