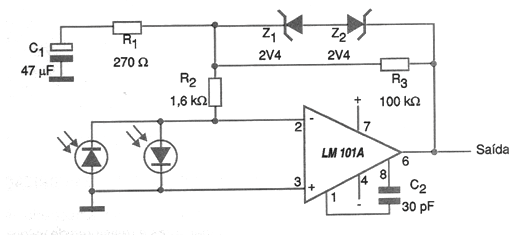

A National Semiconductor sugere o circuito mostrado na figura para a amplificação de sinais de dois foto-diodos. O circuito é logarítmico, ou seja, tem seu ganho maior com as pequenas intensidades de luz incidindo nos diodos e a medida que a intensidade aumenta o ganho diminui saturando quando os dois diodos zener em oposição conduzem, levando o circuito ao ganho unitário. A fonte de alimentação deve ser simétrica e o maior ganho é determinado por R3. Esse componente pode ser aumentado para se obter maior ganho com intensidades menores de luz. Uma possibilidade interessante consiste em se substituir R3 por um trimpot para se obter um ajuste da faixa dinâmica de operação do circuito. R1 também influi no ganho do circuito. O capacitor C2 faz a compensação de freqüência e os foto-diodos dependem da aplicação, lembrando que esses componentes possuem uma boa resposta de freqüência para os sinais modulados. Outros amplificadores operacionais de mesmas características podem ser experimentados nessa configuração.
