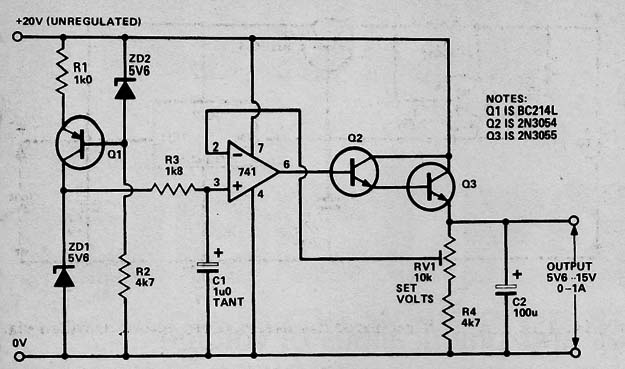

A tensão de saída deste circuito que pode regular a corrente numa carga entre 0 e 1 A depende do diodo zener. O circuito é de uma publicação de 1980. O transistor Q3 deve ser dotado de radiador de calor. Q1 pode ser o BC558 e Q2 o BD135.
![Regulador Variável de 0 a 1 A
Regulador Variável de 0 a 1 A](/images/stories/banco/cir3847_0001.jpg)
Regulador Variável de 0 a 1 A
