Este circuito, bastante conhecido, por já estar presente em outros pontos deste site é de uma Electronics Now de 1995. Com ele podemos ligar cargas de potência usando interruptores ou sensores de baixa corrente. TR1 pode ser qualquer Triac da série TIC com corrente de acordo com a carga e tensão de acordo com a alimentação, que também pode ser de 220/240 V. Neste circuito temos um circuito que deriva a tensão de controle da rede de energia de modo que ela seja DC. O Triac deve ser dotado de radiador de calor.

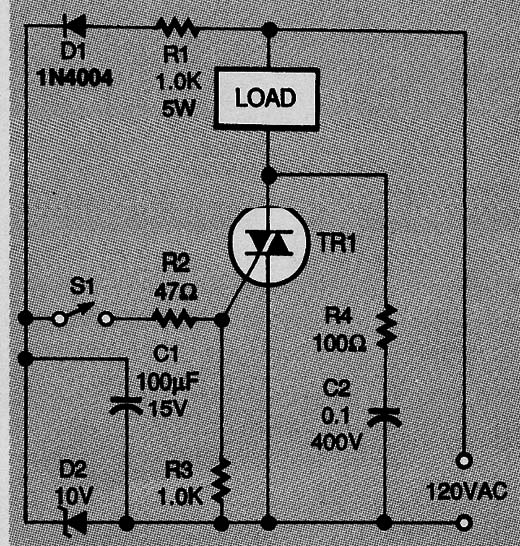

Diagrama
