Encontramos este circuito numa Hands On Electronics de 1987. Ele era indicado na época para alimentar gravadores cassete de 5 pilhas. No entanto, podemos trocar o zener e obter tensões de 6 V ou 9 V. A entrada deve ser de pelo menos 2 V a mais do que a desejada na saída e o transistor Q3 deve ser dotado de radiador de calor. Q2 pode ser um BD135 e Q1 um BC548.

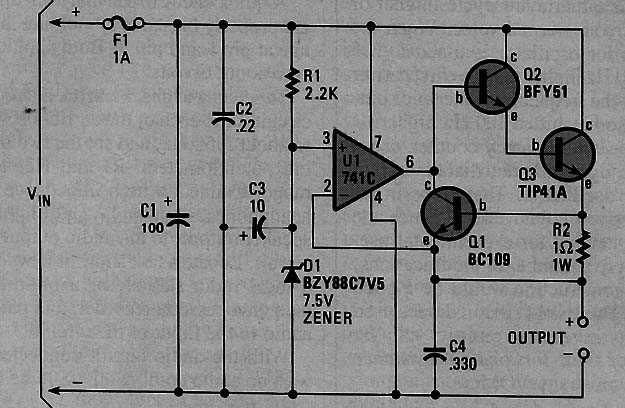

Diagrama da fonte
